Защитные ограждающие конструкции от БПЛА для резервуаров и резервуарных парков — индивидуально проектируемая система пассивной инженерной защиты промышленных объектов. Решение может включать независимый металлический несущий каркас, улавливающие сетчатые конструкции в несколько уровней и дополнительные защитные элементы.
ЗОК рассчитывается как полноценное инженерное сооружение: учитываются габариты резервуаров, пролёты, несущая способность элементов и оснований, ветровые, снеговые, гололёдные и сейсмические воздействия, а также условия эксплуатации, осмотра и ремонта. Проектирование выполняется индивидуально под объект и условия района строительства.
Шувое.ру — проектирование, изготовление и монтаж защитных ограждающих конструкций для резервуаров, резервуарных парков и промышленных объектов.

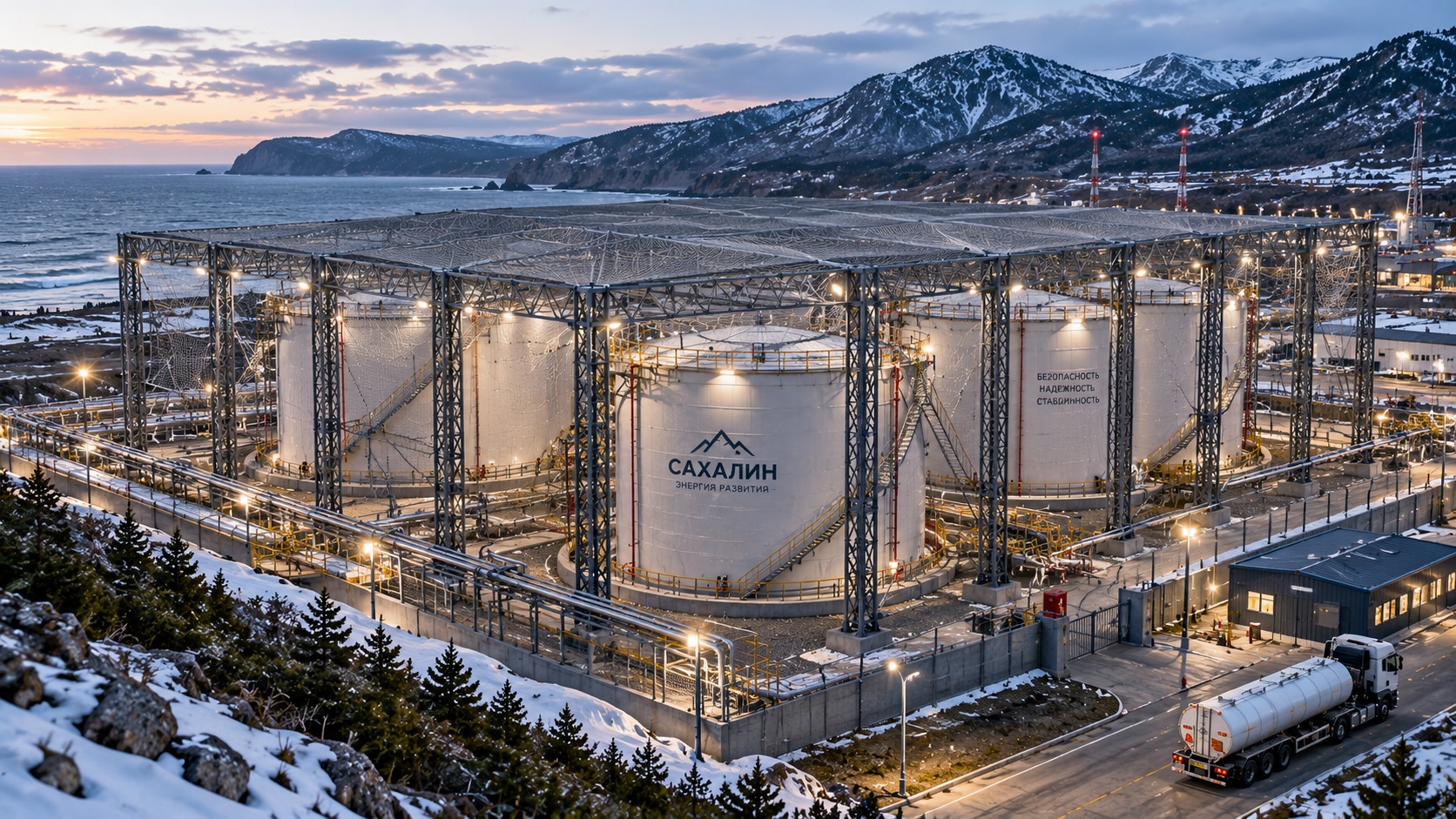

Защитные ограждающие конструкции от БПЛА для резервуаров и резервуарных парков проектируются как комплексная система пассивной инженерной защиты. Это не просто металлическая сетка, установленная вокруг резервуара, а самостоятельная пространственная конструкция, для которой рассчитываются несущий каркас, связи, опоры, основания, пролеты, узлы крепления, улавливающие элементы и условия дальнейшей эксплуатации.
Решение может применяться для одиночных резервуаров, групп резервуаров, резервуарных парков, нефтебаз, технологических площадок и других промышленных объектов. Геометрия и состав ЗОК определяются индивидуально исходя из размеров защищаемой зоны, расположения технологических коммуникаций, требований к обслуживанию оборудования и расчетных воздействий для конкретного района строительства.

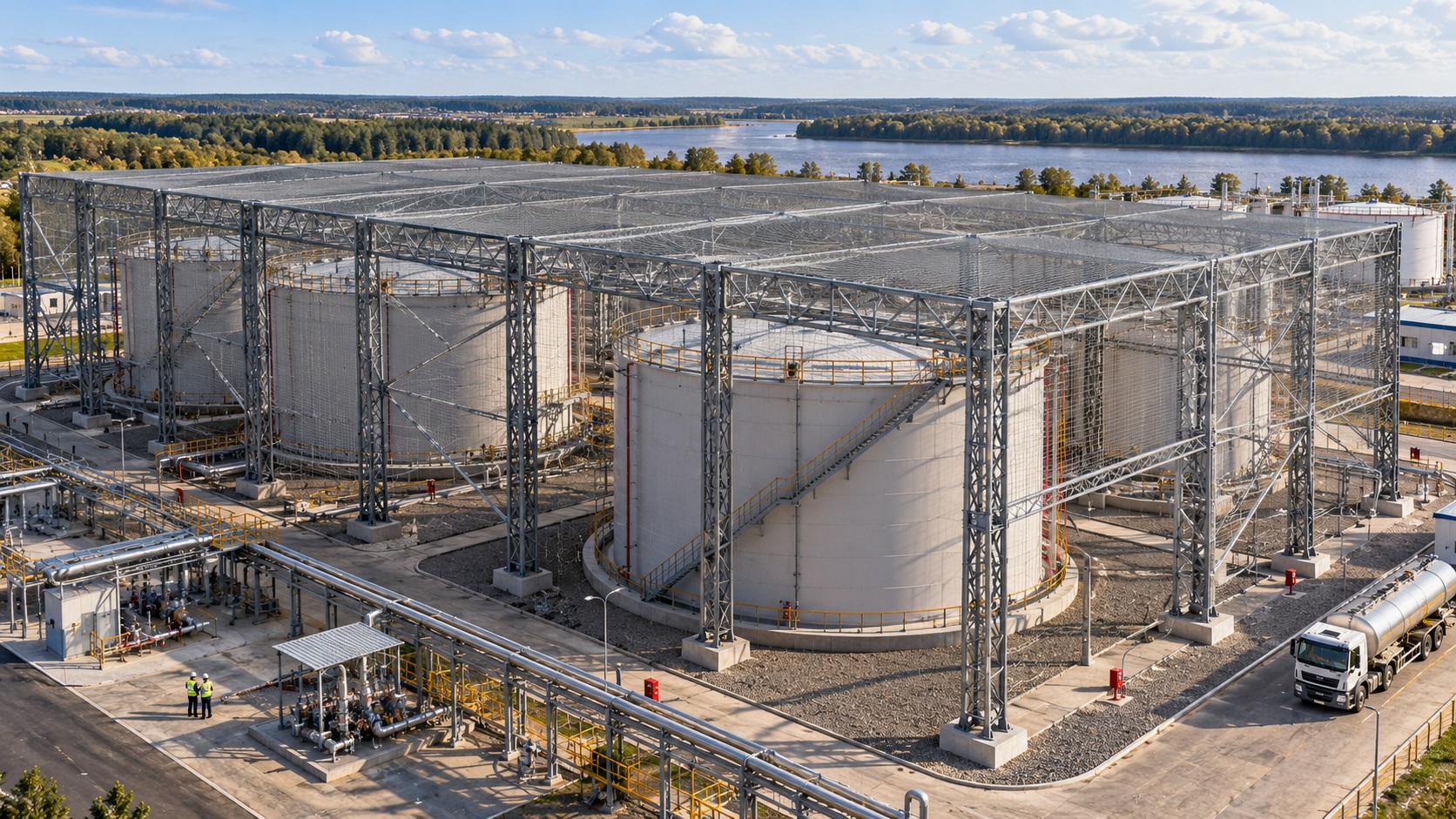

Базовое решение может включать независимую от резервуаров металлическую несущую конструкцию, наружный защитный контур, внутренний улавливающий контур, верхнее сетчатое перекрытие, систему связей и дополнительные защитные элементы. Такое построение позволяет разделять функции отдельных уровней защиты и предусматривать возможность ремонта или последующего усиления системы.
Другие варианты инженерных решений представлены в разделе «Защитные ограждающие конструкции от БПЛА» .
Металлический каркас ЗОК воспринимает нагрузки от собственного веса, сетчатого покрытия, связей, эксплуатационного оборудования и климатических воздействий. Возникающие усилия передаются через стойки и фундаменты на основание, поэтому подбор элементов только по высоте или площади защищаемого резервуара некорректен.
В расчетной модели проверяются работа стоек, балок, ферм, связей и узлов, общая пространственная устойчивость сооружения, изгибающие и продольные усилия, перемещения и деформации, а также работа опорной системы. Допустимые значения определяются применимыми нормативными требованиями и проектными условиями конкретного объекта.
Особенно большое значение имеют значительные пролеты над резервуарами. Чем больше свободный пролет, тем существеннее влияние общей геометрии, жесткости покрытия и пространственной работы всего сооружения. Поэтому схема ЗОК может включать фермы, тросовые элементы, дополнительные опоры или их сочетание.
Защитная конструкция должна передавать расчетные нагрузки на грунтовое основание. Поэтому проектирование ЗОК связано не только с металлоконструкциями, но и с анализом инженерно-геологических условий площадки.
Тип основания выбирается проектировщиком после получения исходных данных. В зависимости от объекта могут рассматриваться самостоятельные железобетонные фундаменты, свайные решения, ростверки, пригрузочные элементы или другие технически обоснованные варианты.
Для существующих резервуарных парков предпочтительно по возможности исключать необоснованную передачу дополнительных нагрузок от ЗОК на резервуар и его существующие несущие конструкции.
Одним из определяющих факторов при проектировании крупной сетчатой ЗОК становятся климатические воздействия. Для каждого объекта необходимо учитывать район строительства, высоту сооружения, особенности местности и фактическую геометрию защитного покрытия.
Сетчатая поверхность обладает меньшей парусностью, чем сплошное ограждение, однако считать ее полностью проницаемой для ветра нельзя. Фактическое воздействие зависит от размера ячейки, диаметра элементов сетки, количества защитных слоев, наличия дополнительных полотен и степени возможного обледенения.
При проектировании верхнего покрытия необходимо учитывать возможность накопления снега и образования наледи. Конструктивная схема должна по возможности снижать вероятность значительного накопления осадков и обеспечивать возможность осмотра и безопасного обслуживания системы.
Особенно внимательно необходимо рассчитывать варианты, в которых дополнительно используется сплошное или частично проницаемое противоосколочное полотно. Такое решение изменяет аэродинамические характеристики конструкции, увеличивает ее массу и может существенно изменить воздействие влаги и обледенения. Поэтому дополнительные полотна устанавливаются только после отдельного инженерного расчета.
Для районов с повышенной сейсмичностью расчет ЗОК выполняется с учетом соответствующих воздействий на несущую систему и основания. Это особенно важно для высоких отдельно стоящих защитных конструкций с большой протяженностью и несколькими уровнями сетчатого ограждения.
Сейсмический расчет может влиять на шаг опор, систему пространственных связей, сечения элементов, конструкцию соединительных узлов и устройство фундаментов. Поэтому готовое решение, разработанное для одного региона, нельзя автоматически переносить на другой объект без проверки.
Для отдельных объектов проектом может предусматриваться многоуровневая улавливающая система. Первый и последующие сетчатые контуры пространственно разделяются, благодаря чему отдельные уровни могут выполнять различные защитные функции.
Расстояние между слоями назначается проектом. Например, конструктивное решение может предусматривать промежуток порядка нескольких метров, однако фиксировать единое расстояние для всех объектов неправильно: оно зависит от геометрии защищаемого сооружения, выбранной конструктивной схемы и требований задания на проектирование.
Дополнительно может рассматриваться установка специализированных противоосколочных элементов. Такое дополнение требует отдельной проверки несущей системы, поскольку увеличение площади менее проницаемых материалов меняет воздействие ветра, влаги и обледенения.
Сетчатые и тросовые решения подробнее представлены в разделе «Антидроновые сетки и тросовые системы защиты от БПЛА» .
Крупная ЗОК должна проектироваться не только для монтажа, но и для многолетней эксплуатации. Необходимо предусмотреть возможность периодического осмотра, доступа к соединениям, регулировки натяжных элементов и замены поврежденных участков сетчатой системы.
На металлических фермах и других конструкциях может предусматриваться эксплуатационное освещение. Конкретное размещение оборудования определяется проектом с учетом электробезопасности, обслуживания и требований промышленного объекта.
Рационально разделять сетчатое покрытие на ремонтопригодные участки, чтобы при локальном повреждении не требовалась замена всей защитной поверхности. Для особо ответственных объектов также может предусматриваться комплект запасных элементов для эксплуатации и ремонта.
На первом этапе не требуется полный комплект рабочей документации объекта. Для предварительной инженерной оценки достаточно передать основные сведения, после чего специалисты смогут определить возможную конструктивную схему и перечень недостающих исходных данных.
Для последующей разработки рабочей документации перечень исходных данных уточняется в зависимости от характеристик объекта и выбранной конструктивной схемы.
Защитные ограждающие конструкции от БПЛА проектируются с учетом требований действующих нормативных документов и задания на проектирование конкретного объекта. Основным специализированным нормативным документом является СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования».
Официальная информация о документе размещена в Федеральном информационном фонде стандартов: СП 542.1325800.2024 .
Кроме специальных требований к ЗОК, при разработке проекта учитываются применимые нормы по надежности сооружений, нагрузкам и воздействиям, металлическим и железобетонным конструкциям, основаниям и фундаментам, молниезащите, эксплуатации и другим разделам проекта.
«Шувое.ру» рассматривает защитную ограждающую конструкцию как единый инженерный продукт: от анализа исходных данных и выбора схемы до разработки документации, изготовления элементов и последующего монтажа на объекте.
Полное направление компании представлено в разделе «Защита от БПЛА и дронов: инженерные металлоконструкции» .
Да, для группы резервуаров может проектироваться единая или разделенная на самостоятельные зоны система ЗОК. Выбор зависит от взаимного расположения резервуаров, технологических коммуникаций, требуемых пролетов и условий эксплуатации.
Да. Для действующих промышленных объектов часто рассматривается отдельно стоящая несущая конструкция со своими основаниями. Окончательное решение определяется расчетом и условиями площадки.
Да. Климатические воздействия являются обязательной частью проектного анализа ЗОК. Конкретные расчетные значения принимаются для района строительства и выбранной конструктивной схемы.
Да. Проект может предусматривать несколько пространственно разделенных улавливающих слоев. Их количество, характеристики и расстояния между ними определяются заданием на проектирование и инженерным расчетом.
Такая возможность может рассматриваться проектом, но дополнительное полотно существенно меняет нагрузку на несущий каркас. Перед применением необходимо проверить ветровые, эксплуатационные и климатические воздействия.
Да. При разработке ЗОК рекомендуется заранее предусматривать доступ к соединительным узлам и возможность локальной замены отдельных участков сетчатого покрытия.
