Модульное защитное убежище площадью 30 м² создаётся на базе усиленного 40-футового морского контейнера и комплектуется автономными инженерными системами. Конструкция предназначена для индивидуального проектирования и размещения рядом с домом, под домом или под другими сооружениями после инженерного обследования участка.

В состав комплекса могут входить шлюз, тамбур, генераторная секция, санузел, система вентиляции, инженерные помещения, автономное электроснабжение, водоснабжение и другие элементы, которые определяются техническим заданием заказчика.

Каждый объект проектируется индивидуально с учётом геологии участка, уровня грунтовых вод, способа монтажа и требований заказчика.

  • Описание
  • Характеристики
  • Оплата и доставка

Модульное защитное убежище 30 м² на базе 40-футового морского контейнера с автономными инженерными системами

Модульное защитное убежище площадью 30 м² представляет собой индивидуально проектируемое инженерное сооружение, создаваемое на базе усиленного 40-футового морского контейнера с дополнительной генераторной секцией, шлюзом и автономными инженерными системами.

Производственная подготовка выполняется на площадке компании «Шувое.ру» в Московской области. После изготовления модуль доставляется на объект заказчика, где производится монтаж в соответствии с разработанным проектом и инженерными решениями.

Каждый объект проектируется индивидуально. Конструкция, способы усиления, комплектация, инженерные системы, глубина размещения и технология монтажа определяются после обследования участка и согласования технического задания.

Основные преимущества

  • Индивидуальное проектирование под конкретный участок.
  • Заводская подготовка модульной конструкции.
  • Основа из усиленной металлической конструкции морского контейнера.
  • Дополнительная генераторная секция со шлюзом.
  • Возможность установки автономных инженерных систем.
  • Возможность индивидуальной комплектации внутреннего пространства.
  • Применение современных антикоррозионных покрытий на основе эпоксидных материалов.
  • Проектирование под требования конкретного заказчика.
  • Возможность дальнейшей модернизации инженерных систем.

Для каких задач подходит модульное защитное сооружение

Концепция разработана для владельцев загородных домов, коттеджей, усадеб, фермерских хозяйств, коммерческих объектов и других заказчиков, которым требуется отдельное инженерное помещение с возможностью автономного функционирования.

В зависимости от проекта сооружение может использоваться как защитное помещение, автономный инженерный блок, технический модуль, помещение для размещения инженерного оборудования, хранения имущества или других задач, определённых техническим заданием.

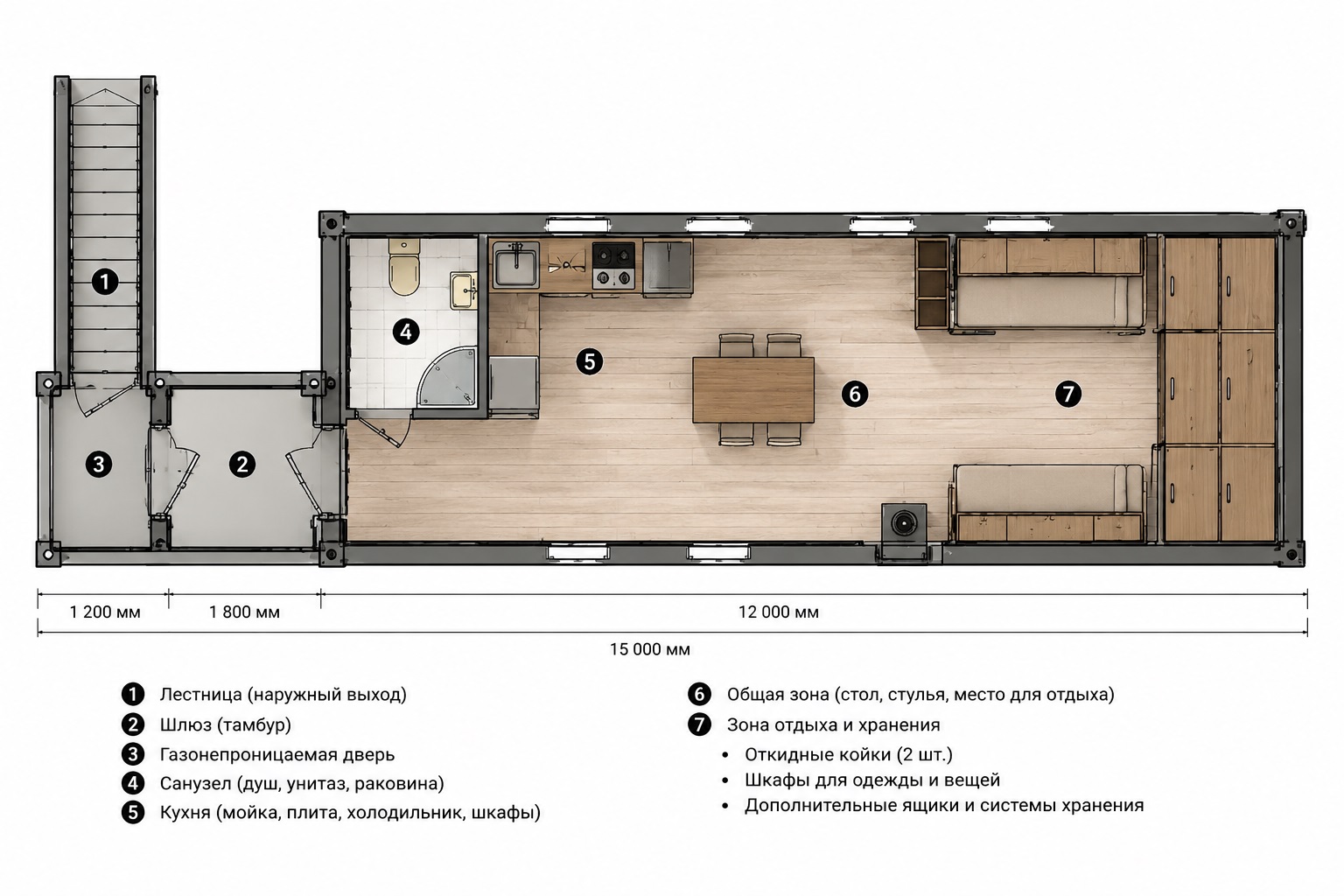

Конструкция модульного защитного убежища 30 м²

Основой защитного сооружения является металлический модуль, создаваемый на базе 40-футового морского контейнера. Ориентировочные габариты основного помещения составляют 12 × 2,5 метра, площадь — около 30 м².

К основному модулю может присоединяться дополнительная секция длиной около 3 метров. В ней могут размещаться лестничный марш, входная группа, тамбур, техническое оборудование и изолированная генераторная зона. Общая проектная длина комплекса составляет ориентировочно 15 метров при ширине около 2,5 метра.

Фактические габариты, высота, полезная площадь, расположение входа и состав секций определяются индивидуально после согласования планировки, инженерного оборудования и условий монтажа на участке.

Морской контейнер как основа конструкции

Морской контейнер используется как исходный металлический каркас для дальнейшей инженерной доработки. Он удобен для заводской подготовки, перевозки и монтажа оборудования, однако стандартный контейнер сам по себе не является готовым подземным убежищем.

Для заглублённой установки конструкция должна быть рассчитана с учётом:

  • бокового давления грунта;
  • вертикальных нагрузок сверху;
  • уровня грунтовых и паводковых вод;
  • возможного пучения грунта;
  • нагрузок от дома, гаража, дороги или другого сооружения;
  • способа опирания и анкеровки;
  • вырезов под двери, вентиляцию и инженерные коммуникации;
  • соединения основного и дополнительного модулей.

По результатам расчёта могут устанавливаться дополнительные рамы, стойки, балки, наружные элементы усиления и самостоятельная железобетонная защитная конструкция.

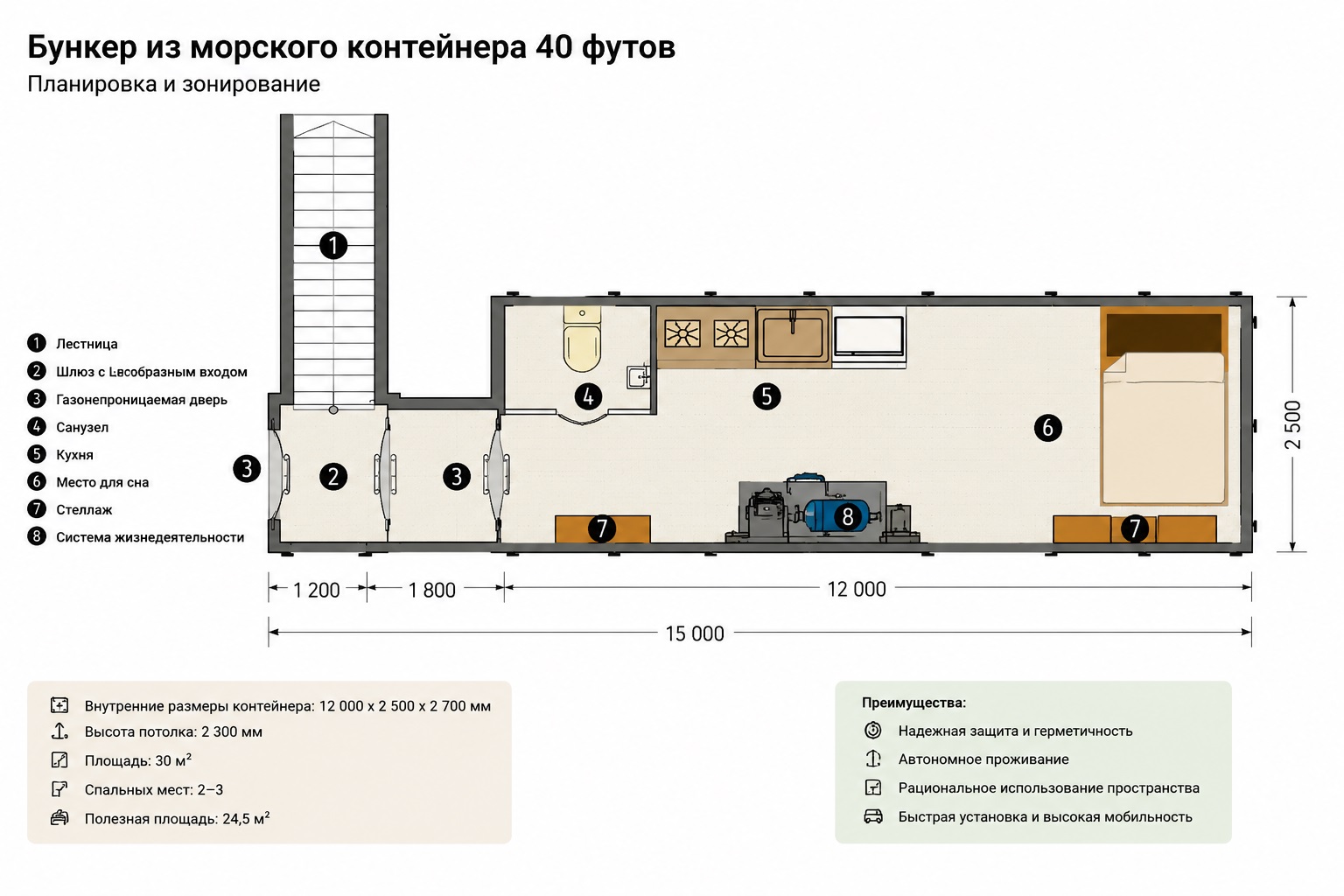

Дополнительная входная и техническая секция

Дополнительная секция длиной около 3 метров проектируется под конкретную схему входа. В зависимости от участка она может объединять лестничный марш, тамбур, шлюзовую зону и техническое помещение.

Возможная комплектация входной секции:

  • лестничный марш с безопасным уклоном;
  • наружная входная дверь;
  • водоотводящая входная площадка;
  • тамбур с двумя последовательно установленными дверями;
  • внутренняя герметичная дверь;
  • основное и аварийное освещение;
  • место для хранения одежды, обуви и оборудования;
  • дренаж входной зоны;
  • технические проходки для кабелей и коммуникаций.

Тип дверей, их характеристики, направление открывания и конструкция проёмов определяются проектом. Обозначения «газонепроницаемая», «взрывостойкая» или «противоударная дверь» применяются только к конкретному изделию с подтверждающими техническими документами.

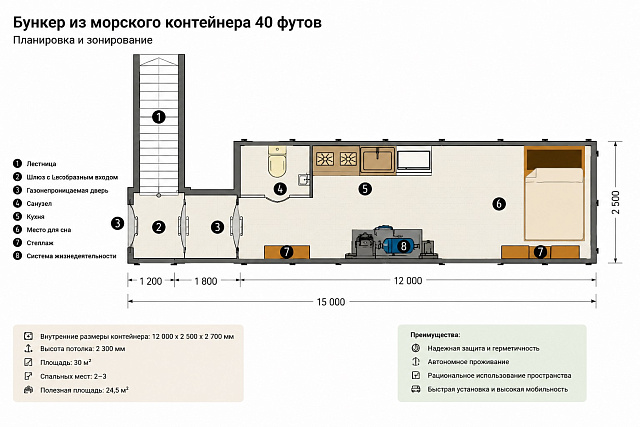

Изолированная генераторная секция

Отдельная техническая зона может использоваться для размещения генератора, аккумуляторов, инверторов, электрощитов, вентиляционного оборудования и других инженерных узлов.

Генераторная секция отделяется от жилой зоны и проектируется с учётом:

  • отдельного притока и удаления воздуха;
  • отвода выхлопных газов наружу;
  • контроля температуры;
  • снижения уровня шума и вибрации;
  • пожарной безопасности;
  • доступа для обслуживания и замены оборудования;
  • безопасного размещения топлива, если оно предусмотрено;
  • невозможности проникновения выхлопных газов в основное помещение.

Конкретные характеристики генераторной секции устанавливаются после выбора оборудования. До выполнения специальных расчётов корректно использовать название «изолированная техническая секция для генераторного и инженерного оборудования».

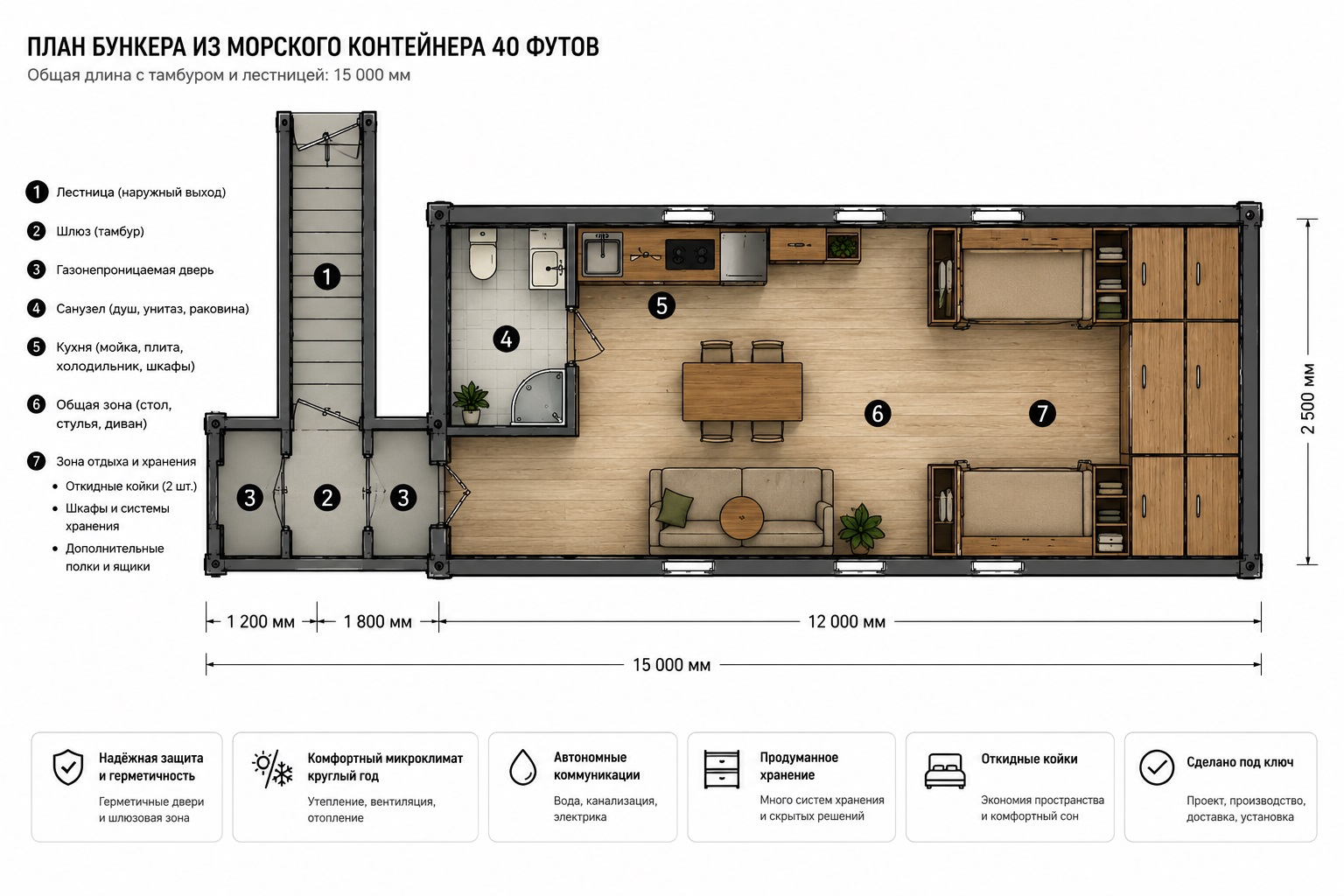

Планировка внутреннего пространства

Внутренняя планировка разрабатывается с учётом количества пользователей, предполагаемой продолжительности пребывания и выбранного уровня автономности. Внутри модуля могут быть предусмотрены тамбур, санитарный блок, кухня, общая зона, зона отдыха, места хранения и технические шкафы.

Тамбур и шлюзовая зона

Тамбур отделяет основное помещение от входной группы и снижает неконтролируемый воздухообмен при открывании дверей. По проекту он может быть выполнен как переходная шлюзовая зона между двумя последовательно установленными дверями.

В тамбуре можно предусмотреть:

  • место для переодевания;
  • шкаф или крючки для верхней одежды;
  • хранение обуви;
  • полки для средств индивидуальной защиты;
  • освещение;
  • съёмное влагостойкое покрытие пола;
  • датчики состояния дверей;
  • отдельный вентиляционный режим.

Система шлюзования и поддержания заданного давления воздуха рассчитывается индивидуально. Её эффективность зависит от герметичности корпуса, дверей, соединений и всех проходок коммуникаций.

Санитарный блок

Внутри сооружения может быть предусмотрен отдельный санузел. В базовую или расширенную комплектацию могут входить:

  • унитаз;
  • раковина;
  • душевая кабина или душевая ниша;
  • электрический водонагреватель;
  • зеркало и освещение;
  • полки и места хранения;
  • вытяжная вентиляция;
  • насосное оборудование;
  • накопительная ёмкость для стоков;
  • подключение к внешней канализации или локальному очистному сооружению.

Для кратковременного автономного использования может рассматриваться биотуалет. Для длительного пребывания рекомендуется полноценная санитарная система с расчётным запасом воды, вентиляцией и организованным отведением стоков.

Кухонная зона

Компактная кухня позволяет организовать хранение и приготовление пищи. Её состав определяется мощностью электроснабжения, объёмом запаса воды и доступной площадью.

Возможное оснащение:

  • кухонная мойка;
  • рабочая столешница;
  • нижние и верхние шкафы;
  • холодильник;
  • электрическая или индукционная плитка;
  • микроволновая печь;
  • полки для продуктов и посуды;
  • локальная вытяжка;
  • контейнеры для питьевой воды.

Для базовой комплектации предпочтительно электрическое кухонное оборудование. Применение газовых приборов и открытого огня внутри помещения требует отдельного инженерного обоснования.

Общая зона

Общая зона предназначена для повседневного пребывания, приёма пищи, общения и работы. В ней могут размещаться стол, стулья, диван, шкафы, коммуникационное оборудование и бытовая техника.

Планировка должна сохранять свободные проходы к входу, санузлу, техническим узлам и возможному резервному выходу. Мебель и оборудование закрепляются с учётом перевозки, монтажа и эксплуатации.

Зона отдыха

Спальные места могут быть стационарными или трансформируемыми. Возможны раскладные диваны, откидные кровати и двухъярусные конструкции.

Количество мест определяется проектом с учётом:

  • полезной площади;
  • количества пользователей;
  • свободных проходов;
  • размещения вентиляционных решёток;
  • доступа к инженерному оборудованию;
  • требований к хранению личных вещей.

Зона хранения

Для хранения воды, продуктов, документов, одежды, инструментов и технических запасов предусматриваются встроенные шкафы, закрытые ниши и закреплённые металлические стеллажи.

Тяжёлые предметы размещаются в нижней части. Оборудование и системы хранения не должны перекрывать проходы, вентиляционные каналы, двери, люки и доступ к инженерным узлам.

Вентиляция и подготовка воздуха

Для подземного или заглублённого сооружения вентиляция является одной из основных инженерных систем. Она должна обеспечивать организованный приток наружного воздуха, удаление углекислого газа, запахов и избыточной влажности.

Система проектируется по объёму помещения, количеству пользователей и предполагаемому режиму эксплуатации.

Возможный состав вентиляционной системы

  • наружный воздухозабор;
  • приточные и вытяжные воздуховоды;
  • электрические вентиляторы;
  • резервный ручной привод;
  • предварительная очистка воздуха от пыли;
  • сменные фильтрующие элементы;
  • регулирующие и обратные клапаны;
  • шумоглушители;
  • датчики температуры и влажности;
  • датчик углекислого газа;
  • доступ для осмотра и замены фильтров.

Система пылеулавливания

Предварительная очистка может снижать количество механических частиц и пыли, поступающих вместе с наружным воздухом. Фактическая эффективность зависит от типа фильтра, его состояния и производительности системы.

В карточке товара нельзя заявлять защиту от конкретных химических, биологических или радиоактивных веществ без выбора соответствующего оборудования и подтверждения его характеристик.

Контролируемый подпор воздуха

По индивидуальному проекту может быть предусмотрено поддержание небольшого избыточного давления внутри основного помещения. Это уменьшает неконтролируемое поступление наружного воздуха через возможные неплотности.

Работа системы зависит от:

  • герметичности металлического корпуса;
  • качества соединения секций;
  • характеристик дверей;
  • герметизации кабельных и трубных проходок;
  • производительности вентиляционного оборудования;
  • состояния фильтров;
  • работы автоматики и датчиков давления.

Параметры давления и воздухообмена устанавливаются расчётом. Система не может считаться защитой от специальных воздействий только на основании факта её наличия.

Контроль влажности и конденсата

Подземное помещение требует постоянного контроля влажности. Причинами её повышения могут быть дыхание людей, работа душа и кухни, температурные перепады, поступление влаги через конструкции и конденсация на холодных металлических поверхностях.

Для снижения влажности предусматриваются:

  • наружная гидроизоляция;
  • теплоизоляция металлических поверхностей;
  • приточно-вытяжная вентиляция;
  • осушитель воздуха;
  • гигростат;
  • датчики температуры и влажности;
  • отвод конденсата;
  • отдельная вытяжка санузла;
  • локальная вытяжка кухонной зоны;
  • доступ для контроля скрытых узлов.

Резервное электроснабжение

Основное питание может подаваться от внешней электрической сети. Для автономной или резервной работы предусматривается комбинация аккумуляторной системы, инвертора и генератора.

Мощность рассчитывается после составления перечня потребителей:

  • вентиляция;
  • освещение;
  • осушитель воздуха;
  • холодильник;
  • кухонное оборудование;
  • водонагреватель;
  • насосы;
  • связь и видеонаблюдение;
  • датчики и автоматика;
  • другое оборудование заказчика.

Возможные источники питания

  • внешняя электрическая сеть;
  • аккумуляторные батареи;
  • инверторное оборудование;
  • зарядное устройство;
  • дизельный или бензиновый генератор;
  • автоматический ввод резерва;
  • ручное переключение источников;
  • индивидуальная комбинированная система.

Для критически важных систем предусматривается возможность ручного управления и отдельное резервирование.

Водоснабжение и запас воды

Вода может поступать из внешней сети, скважины или накопительных ёмкостей. Объём запаса рассчитывается по количеству пользователей, продолжительности автономной работы и предполагаемому бытовому потреблению.

Возможная комплектация:

  • ёмкости для питьевой воды;
  • ёмкости для технической воды;
  • насосное оборудование;
  • фильтры;
  • контроль уровня воды;
  • водонагреватель;
  • запорная арматура;
  • доступ для санитарной очистки и обслуживания.

Канализация и отведение стоков

Для санитарного блока предусматривается подключение к существующей канализации, отдельной накопительной ёмкости, насосной станции или локальному очистному сооружению.

При ограниченном сроке автономного использования возможен биотуалет, однако он не заменяет полноценную санитарную систему при длительном пребывании.

Подземное размещение требует защиты от обратного поступления стоков, герметизации соединений и обеспечения доступа к насосам и ревизионным узлам.

Связь, наблюдение и автоматизация

Заглублённая металлическая конструкция может ослаблять мобильный и радиосигнал. Поэтому при необходимости предусматриваются наружные антенны, кабельные проходки и резервные каналы связи.

Возможное оснащение:

  • проводной интернет;
  • внешняя мобильная антенна;
  • радиосвязь;
  • видеонаблюдение;
  • контроль входных дверей;
  • датчики дыма и температуры;
  • датчики протечки;
  • контроль электропитания;
  • контроль уровня воды;
  • панель состояния инженерных систем.

Инженерные системы проектируются совместно

Вентиляция, электричество, вода, канализация, связь и внутреннее оснащение влияют друг на друга. Нельзя окончательно утвердить планировку до выбора оборудования, поскольку оно занимает место, выделяет тепло и шум, требует обслуживания и прокладки коммуникаций.

Что определяется до начала производства

До изготовления модуля согласовываются расположение дверей, перегородок, мебели, санузла, кухни, вентиляционного оборудования, генераторной секции, ёмкостей, электрощитов и технологических люков.

Специальные защитные характеристики подтверждаются отдельно

Конкретная устойчивость сооружения к давлению, ударным, температурным, радиационным, химическим, биологическим или иным воздействиям устанавливается только на основании технического задания, инженерных расчётов, характеристик материалов и оборудования, проектной документации и предусмотренных испытаний.

Продолжаем карточку товара. Ниже готовая часть 2.3 для последовательной вставки после блока 2.2 в поле «Детальное описание». :::writing{variant=“document” id=“51847”}

Варианты размещения модульного защитного убежища

Модульное защитное сооружение площадью около 30 м² может размещаться рядом с существующим домом, в составе нового строительного проекта, под отдельным хозяйственным объектом либо в специально подготовленной зоне участка. Конкретная схема выбирается после обследования территории и согласования входа, инженерных коммуникаций, подъездных путей и условий монтажа.

Размещение рядом с существующим домом

Для уже построенного загородного дома отдельный модуль рядом со зданием часто является наиболее рациональным вариантом. Он позволяет избежать масштабного вмешательства в фундамент и несущие конструкции жилого объекта.

Сооружение может соединяться с домом через:

  • отдельный утеплённый переход;
  • тамбур;
  • гараж;
  • техническое помещение;
  • цокольный этаж;
  • пристроенную входную секцию.

Расположение перехода, устройство примыкания и герметизация определяются проектом. При выборе места также учитываются расстояния до существующих коммуникаций, границ участка, зданий и инженерных сетей.

Размещение под новым домом

При проектировании нового дома защитное помещение можно предусмотреть до устройства фундамента. Это позволяет заранее согласовать нагрузку от здания, вход, вентиляционные каналы, технические проходки и подключение инженерных систем.

Такой вариант требует совместной работы архитекторов, конструкторов, инженеров и специалистов по фундаментам. Модуль не должен устанавливаться под дом без расчёта взаимодействия всех конструкций.

Размещение под гаражом или хозяйственным сооружением

В отдельных проектах защитное помещение может располагаться под гаражом, мастерской, техническим зданием, беседкой или другим объектом. Надземная часть при этом может выполнять практическую или декоративную функцию и скрывать вход в сооружение.

Если над модулем планируется проезд автомобиля, парковка, капитальное здание или тяжёлое оборудование, верхнее перекрытие рассчитывается на соответствующие нагрузки.

Отдельное размещение на участке

Отдельно расположенный модуль может иметь самостоятельный вход и собственные инженерные системы. Такой вариант упрощает связь сооружения с существующим домом, но требует отдельной организации электроснабжения, воды, канализации, связи и подъезда для обслуживания.

Выезд инженера и обследование участка

До разработки окончательной конструкции необходимо обследовать место установки. Выезд специалиста позволяет сопоставить пожелания заказчика с реальными условиями участка и заранее выявить факторы, влияющие на стоимость, сроки и безопасность монтажа.

Что оценивается при выезде

  • рельеф и перепады высот;
  • возможное место размещения основного модуля и входной секции;
  • расстояние до дома и других построек;
  • возможность подъезда длинномерного транспорта;
  • место установки крана;
  • наличие воздушных линий электропередачи, деревьев, ограждений и других препятствий;
  • расположение воды, электричества, канализации и связи;
  • состояние подъездных дорог;
  • место временного складирования грунта;
  • возможность выполнения земляных и бетонных работ;
  • сценарий дальнейшего обслуживания инженерного оборудования.

По итогам выезда формируется перечень необходимых исходных данных и определяется, какие инженерные изыскания и проектные разделы потребуются для конкретного объекта.

Грунты, грунтовые воды и подготовка основания

Для подземного и частично заглублённого сооружения характеристики грунта имеют принципиальное значение. Ошибки на этом этапе могут привести к деформации конструкций, поступлению воды, неравномерной осадке, повреждению коммуникаций и увеличению стоимости последующего ремонта.

Инженерно-геологические условия

До проектирования основания необходимо получить данные о составе грунтов, глубине залегания слоёв, их несущей способности и сезонных изменениях. Для разных типов грунта могут потребоваться различные конструкции основания, обратной засыпки и дренажа.

Особое внимание уделяется:

  • глинистым и пучинистым грунтам;
  • слабым и водонасыщенным слоям;
  • торфу и насыпным грунтам;
  • неравномерной несущей способности основания;
  • сезонному промерзанию;
  • возможным подвижкам грунта.

Грунтовые и паводковые воды

Необходимо оценить постоянный и сезонный уровень грунтовых вод, направление их движения, вероятность весеннего подъёма и скопления воды в котловане.

В зависимости от условий проект может предусматривать:

  • наружную гидроизоляцию;
  • защитную мембрану;
  • пристенный или кольцевой дренаж;
  • водосборный приямок;
  • дренажный насос;
  • обратные клапаны;
  • контроль уровня воды;
  • резервное питание насосного оборудования.

Одной наружной окраски недостаточно для защиты подземного сооружения от воды. Гидроизоляция, герметизация соединений, дренаж и защита проходок должны работать как единая система.

Защита от всплытия и перемещения

При высоком уровне грунтовых вод на заглублённую конструкцию может действовать подъёмная сила. Поэтому проектировщик проверяет устойчивость сооружения и при необходимости предусматривает железобетонное основание, анкеровку, утяжеление либо другие конструктивные меры.

Вес самого морского контейнера не является достаточным основанием считать сооружение защищённым от всплытия. Решение принимается только после расчёта.

Основание под модуль

Конструкция основания зависит от массы сооружения, характеристик грунта, уровня воды и способа монтажа. Возможны монолитная плита, ленточные опоры, железобетонная рама или другое проектное решение.

Основание должно обеспечивать:

  • равномерное распределение нагрузки;
  • стабильное положение модуля;
  • защиту от осадки и перекоса;
  • возможность анкеровки;
  • организацию отвода воды;
  • точную отметку установки;
  • безопасное соединение дополнительных секций.

Наружная защита металлической конструкции

Подземная эксплуатация металла предъявляет повышенные требования к подготовке поверхности, антикоррозионной защите, герметизации швов и защите покрытия от механического повреждения во время монтажа и обратной засыпки.

Подготовка поверхности

Перед нанесением защитной системы поверхность очищается от загрязнений, рыхлой коррозии, старых нестабильных покрытий и других веществ, снижающих адгезию. Степень очистки и технология подготовки назначаются с учётом состояния металла и выбранной лакокрасочной системы.

Эпоксидная антикоррозионная система

По проекту может применяться многослойная система на основе эпоксидных грунтов и защитных покрытий, предназначенных для эксплуатации во влажной и подземной среде.

Система покрытия может включать:

  • подготовку и обезжиривание поверхности;
  • эпоксидный антикоррозионный грунт;
  • усиление зон сварных швов и соединений;
  • промежуточные защитные слои;
  • финишное влагостойкое покрытие;
  • контроль толщины сухого слоя;
  • устранение повреждений после монтажа.

Фактический срок службы покрытия зависит от подготовки поверхности, толщины слоёв, качества нанесения, агрессивности грунта, состояния гидроизоляции и условий обслуживания. Срок гарантии устанавливается договором и технической документацией на применяемые материалы.

Защита покрытия при обратной засыпке

Наружный слой нельзя оставлять без механической защиты, если существует риск повреждения камнями, грунтом или монтажной техникой. По проекту могут использоваться профилированные мембраны, защитные панели, геотекстиль и другие материалы.

Железобетонная защита и наружные ограждающие конструкции

В зависимости от расчётных нагрузок металлический модуль может дополняться железобетонными стенами, верхней плитой или самостоятельной защитной оболочкой.

Железобетонные элементы не назначаются универсально. Их толщина, армирование, класс бетона, опирание и соединение с основанием определяются конструктором.

Верхняя железобетонная плита

Верхняя плита может воспринимать вес грунта, надземного благоустройства, транспорта или расположенного сверху строения. Каждая нагрузка должна быть включена в расчётную схему.

Нельзя заявлять, что плита выдерживает конкретный удар, детонацию или взрывное воздействие, если для этого не выполнен специализированный расчёт и отсутствуют подтверждающие документы.

Боковые защитные и демпфирующие конструкции

По проекту между металлическим модулем и наружной ограждающей конструкцией могут предусматриваться промежуточные слои, полости или материалы, уменьшающие передачу деформаций и защищающие гидроизоляцию.

Термин «демпфирующая стена» используется только после определения её конструкции и назначения. Это может быть самостоятельная железобетонная стена, деформационный слой, защитная панель либо иное расчётное решение.

Земляные работы и монтаж

Подготовка котлована

Размеры котлована определяются не только габаритами модуля. Необходимо предусмотреть рабочие зоны для монтажа гидроизоляции, устройства дренажа, соединения секций, прокладки коммуникаций и выполнения обратной засыпки.

При глубоких котлованах отдельно оцениваются устойчивость откосов, необходимость крепления стенок, безопасность работающих и влияние земляных работ на соседние здания.

Доставка модуля

Основной модуль длиной около 12 метров и дополнительная секция могут перевозиться раздельно. Перед доставкой проверяются маршрут, ширина дорог, радиусы поворотов, мосты, линии электропередачи и возможность подъезда к месту разгрузки.

Габариты готового изделия могут отличаться от стандартных размеров контейнера из-за наружного усиления, утепления, технологических элементов и защитных конструкций.

Разгрузка и установка

Для монтажа требуется грузоподъёмная техника соответствующей грузоподъёмности и вылета стрелы. Место установки крана должно быть подготовлено и обладать достаточной несущей способностью.

После установки контролируются:

  • проектное положение модуля;
  • горизонтальность и отметки;
  • состояние защитного покрытия;
  • анкеровка;
  • соединение основного и дополнительного модулей;
  • герметизация стыков;
  • подключение инженерных коммуникаций;
  • работоспособность дренажа.

Обратная засыпка

Материал и технология обратной засыпки назначаются проектом. Засыпка выполняется послойно и равномерно, чтобы не создавать недопустимое одностороннее давление на конструкцию.

До начала работ проверяются гидроизоляция, наружные защитные слои, дренаж и все скрываемые коммуникации.

Вход, двери и аварийный выход

Конструкция входа зависит от глубины размещения, рельефа и связи с другими зданиями. Она может включать лестничный марш, тамбур, герметичные двери, козырёк, водоотвод и систему освещения.

Входные и герметичные двери

Тип дверей выбирается после определения требуемых характеристик. Размеры проёмов, направление открывания, усилия на ручках и доступность для пользователей должны учитываться ещё на этапе планировки.

Использование терминов «газонепроницаемая», «взрывостойкая» или «противоударная дверь» допускается только для конкретного изделия, характеристики которого подтверждены паспортом, протоколами или сертификатами.

Резервный выход

Необходимость и конструкция резервного выхода определяются проектом и назначением сооружения. Он должен быть доступен, не перекрываться оборудованием и иметь защиту от попадания воды и грунта.

Проектная документация

Состав документов определяется стадией проекта, характеристиками объекта и требованиями, применимыми к конкретному участку.

В пакет могут входить:

  • техническое задание;
  • план размещения на участке;
  • планировка помещений;
  • конструктивные решения;
  • расчёт основания и наружных конструкций;
  • решения по гидроизоляции и дренажу;
  • схемы вентиляции;
  • схемы электроснабжения;
  • решения по водоснабжению и канализации;
  • спецификация оборудования;
  • задание на земляные и монтажные работы;
  • инструкция по эксплуатации и обслуживанию.

География производства и монтажа

Производственная подготовка модульного защитного сооружения выполняется компанией «Шувое.ру» в Московской области по адресу: посёлок Шувое, улица Ленинская, 76А.

Основной регион работы — Москва и Московская область. Возможность поставки в другие регионы России рассматривается индивидуально с учётом габаритов конструкции, расстояния, маршрута, разрешений на перевозку, стоимости доставки и наличия монтажной техники.

Почему каждый участок рассматривается отдельно

Даже одинаковые по площади сооружения могут значительно отличаться по конструкции и стоимости из-за уровня грунтовых вод, типа грунта, глубины установки, подъезда техники, выбранной комплектации и расположения коммуникаций.

Что получает заказчик до начала производства

До запуска металлоконструкции в работу должны быть согласованы габариты, планировка, входная и техническая секции, инженерное оборудование, способ установки, объём работ на участке, порядок доставки и ответственность сторон.

Монтаж выполняется только по согласованному решению

Окончательная комплектация и технология установки фиксируются в проектных материалах и договоре. Изменение входа, дверей, лестницы, генераторной секции или инженерного оборудования после изготовления может повлиять на стоимость и сроки реализации.

Исправляю. Ниже полностью заново созданный блок 2.2 для карточки товара. Его нужно вставить сразу после части 2.1 и перед частью 2.3. :::writing{variant=“document” id=“36427”}

Конструкция модульного защитного убежища 30 м²

Основой защитного сооружения является металлический модуль, создаваемый на базе 40-футового морского контейнера. Ориентировочные габариты основного помещения составляют 12 × 2,5 метра, площадь — около 30 м².

К основному модулю может присоединяться дополнительная секция длиной около 3 метров. В ней могут размещаться лестничный марш, входная группа, тамбур, техническое оборудование и изолированная генераторная зона. Общая проектная длина комплекса составляет ориентировочно 15 метров при ширине около 2,5 метра.

Фактические габариты, высота, полезная площадь, расположение входа и состав секций определяются индивидуально после согласования планировки, инженерного оборудования и условий монтажа на участке.

Морской контейнер как основа конструкции

Морской контейнер используется как исходный металлический каркас для дальнейшей инженерной доработки. Он удобен для заводской подготовки, перевозки и монтажа оборудования, однако стандартный контейнер сам по себе не является готовым подземным убежищем.

Для заглублённой установки конструкция должна быть рассчитана с учётом:

  • бокового давления грунта;
  • вертикальных нагрузок сверху;
  • уровня грунтовых и паводковых вод;
  • возможного пучения грунта;
  • нагрузок от дома, гаража, дороги или другого сооружения;
  • способа опирания и анкеровки;
  • вырезов под двери, вентиляцию и инженерные коммуникации;
  • соединения основного и дополнительного модулей.

По результатам расчёта могут устанавливаться дополнительные рамы, стойки, балки, наружные элементы усиления и самостоятельная железобетонная защитная конструкция.

Дополнительная входная и техническая секция

Дополнительная секция длиной около 3 метров проектируется под конкретную схему входа. В зависимости от участка она может объединять лестничный марш, тамбур, шлюзовую зону и техническое помещение.

Возможная комплектация входной секции:

  • лестничный марш с безопасным уклоном;
  • наружная входная дверь;
  • водоотводящая входная площадка;
  • тамбур с двумя последовательно установленными дверями;
  • внутренняя герметичная дверь;
  • основное и аварийное освещение;
  • место для хранения одежды, обуви и оборудования;
  • дренаж входной зоны;
  • технические проходки для кабелей и коммуникаций.

Тип дверей, их характеристики, направление открывания и конструкция проёмов определяются проектом. Обозначения «газонепроницаемая», «взрывостойкая» или «противоударная дверь» применяются только к конкретному изделию с подтверждающими техническими документами.

Изолированная генераторная секция

Отдельная техническая зона может использоваться для размещения генератора, аккумуляторов, инверторов, электрощитов, вентиляционного оборудования и других инженерных узлов.

Генераторная секция отделяется от жилой зоны и проектируется с учётом:

  • отдельного притока и удаления воздуха;
  • отвода выхлопных газов наружу;
  • контроля температуры;
  • снижения уровня шума и вибрации;
  • пожарной безопасности;
  • доступа для обслуживания и замены оборудования;
  • безопасного размещения топлива, если оно предусмотрено;
  • невозможности проникновения выхлопных газов в основное помещение.

Конкретные характеристики генераторной секции устанавливаются после выбора оборудования. До выполнения специальных расчётов корректно использовать название «изолированная техническая секция для генераторного и инженерного оборудования».

Планировка внутреннего пространства

Внутренняя планировка разрабатывается с учётом количества пользователей, предполагаемой продолжительности пребывания и выбранного уровня автономности. Внутри модуля могут быть предусмотрены тамбур, санитарный блок, кухня, общая зона, зона отдыха, места хранения и технические шкафы.

Тамбур и шлюзовая зона

Тамбур отделяет основное помещение от входной группы и снижает неконтролируемый воздухообмен при открывании дверей. По проекту он может быть выполнен как переходная шлюзовая зона между двумя последовательно установленными дверями.

В тамбуре можно предусмотреть:

  • место для переодевания;
  • шкаф или крючки для верхней одежды;
  • хранение обуви;
  • полки для средств индивидуальной защиты;
  • освещение;
  • съёмное влагостойкое покрытие пола;
  • датчики состояния дверей;
  • отдельный вентиляционный режим.

Система шлюзования и поддержания заданного давления воздуха рассчитывается индивидуально. Её эффективность зависит от герметичности корпуса, дверей, соединений и всех проходок коммуникаций.

Санитарный блок

Внутри сооружения может быть предусмотрен отдельный санузел. В базовую или расширенную комплектацию могут входить:

  • унитаз;
  • раковина;
  • душевая кабина или душевая ниша;
  • электрический водонагреватель;
  • зеркало и освещение;
  • полки и места хранения;
  • вытяжная вентиляция;
  • насосное оборудование;
  • накопительная ёмкость для стоков;
  • подключение к внешней канализации или локальному очистному сооружению.

Для кратковременного автономного использования может рассматриваться биотуалет. Для длительного пребывания рекомендуется полноценная санитарная система с расчётным запасом воды, вентиляцией и организованным отведением стоков.

Кухонная зона

Компактная кухня позволяет организовать хранение и приготовление пищи. Её состав определяется мощностью электроснабжения, объёмом запаса воды и доступной площадью.

Возможное оснащение:

  • кухонная мойка;
  • рабочая столешница;
  • нижние и верхние шкафы;
  • холодильник;
  • электрическая или индукционная плитка;
  • микроволновая печь;
  • полки для продуктов и посуды;
  • локальная вытяжка;
  • контейнеры для питьевой воды.

Для базовой комплектации предпочтительно электрическое кухонное оборудование. Применение газовых приборов и открытого огня внутри помещения требует отдельного инженерного обоснования.

Общая зона

Общая зона предназначена для повседневного пребывания, приёма пищи, общения и работы. В ней могут размещаться стол, стулья, диван, шкафы, коммуникационное оборудование и бытовая техника.

Планировка должна сохранять свободные проходы к входу, санузлу, техническим узлам и возможному резервному выходу. Мебель и оборудование закрепляются с учётом перевозки, монтажа и эксплуатации.

Зона отдыха

Спальные места могут быть стационарными или трансформируемыми. Возможны раскладные диваны, откидные кровати и двухъярусные конструкции.

Количество мест определяется проектом с учётом:

  • полезной площади;
  • количества пользователей;
  • свободных проходов;
  • размещения вентиляционных решёток;
  • доступа к инженерному оборудованию;
  • требований к хранению личных вещей.

Зона хранения

Для хранения воды, продуктов, документов, одежды, инструментов и технических запасов предусматриваются встроенные шкафы, закрытые ниши и закреплённые металлические стеллажи.

Тяжёлые предметы размещаются в нижней части. Оборудование и системы хранения не должны перекрывать проходы, вентиляционные каналы, двери, люки и доступ к инженерным узлам.

Вентиляция и подготовка воздуха

Для подземного или заглублённого сооружения вентиляция является одной из основных инженерных систем. Она должна обеспечивать организованный приток наружного воздуха, удаление углекислого газа, запахов и избыточной влажности.

Система проектируется по объёму помещения, количеству пользователей и предполагаемому режиму эксплуатации.

Возможный состав вентиляционной системы

  • наружный воздухозабор;
  • приточные и вытяжные воздуховоды;
  • электрические вентиляторы;
  • резервный ручной привод;
  • предварительная очистка воздуха от пыли;
  • сменные фильтрующие элементы;
  • регулирующие и обратные клапаны;
  • шумоглушители;
  • датчики температуры и влажности;
  • датчик углекислого газа;
  • доступ для осмотра и замены фильтров.

Система пылеулавливания

Предварительная очистка может снижать количество механических частиц и пыли, поступающих вместе с наружным воздухом. Фактическая эффективность зависит от типа фильтра, его состояния и производительности системы.

В карточке товара нельзя заявлять защиту от конкретных химических, биологических или радиоактивных веществ без выбора соответствующего оборудования и подтверждения его характеристик.

Контролируемый подпор воздуха

По индивидуальному проекту может быть предусмотрено поддержание небольшого избыточного давления внутри основного помещения. Это уменьшает неконтролируемое поступление наружного воздуха через возможные неплотности.

Работа системы зависит от:

  • герметичности металлического корпуса;
  • качества соединения секций;
  • характеристик дверей;
  • герметизации кабельных и трубных проходок;
  • производительности вентиляционного оборудования;
  • состояния фильтров;
  • работы автоматики и датчиков давления.

Параметры давления и воздухообмена устанавливаются расчётом. Система не может считаться защитой от специальных воздействий только на основании факта её наличия.

Контроль влажности и конденсата

Подземное помещение требует постоянного контроля влажности. Причинами её повышения могут быть дыхание людей, работа душа и кухни, температурные перепады, поступление влаги через конструкции и конденсация на холодных металлических поверхностях.

Для снижения влажности предусматриваются:

  • наружная гидроизоляция;
  • теплоизоляция металлических поверхностей;
  • приточно-вытяжная вентиляция;
  • осушитель воздуха;
  • гигростат;
  • датчики температуры и влажности;
  • отвод конденсата;
  • отдельная вытяжка санузла;
  • локальная вытяжка кухонной зоны;
  • доступ для контроля скрытых узлов.

Резервное электроснабжение

Основное питание может подаваться от внешней электрической сети. Для автономной или резервной работы предусматривается комбинация аккумуляторной системы, инвертора и генератора.

Мощность рассчитывается после составления перечня потребителей:

  • вентиляция;
  • освещение;
  • осушитель воздуха;
  • холодильник;
  • кухонное оборудование;
  • водонагреватель;
  • насосы;
  • связь и видеонаблюдение;
  • датчики и автоматика;
  • другое оборудование заказчика.

Возможные источники питания

  • внешняя электрическая сеть;
  • аккумуляторные батареи;
  • инверторное оборудование;
  • зарядное устройство;
  • дизельный или бензиновый генератор;
  • автоматический ввод резерва;
  • ручное переключение источников;
  • индивидуальная комбинированная система.

Для критически важных систем предусматривается возможность ручного управления и отдельное резервирование.

Водоснабжение и запас воды

Вода может поступать из внешней сети, скважины или накопительных ёмкостей. Объём запаса рассчитывается по количеству пользователей, продолжительности автономной работы и предполагаемому бытовому потреблению.

Возможная комплектация:

  • ёмкости для питьевой воды;
  • ёмкости для технической воды;
  • насосное оборудование;
  • фильтры;
  • контроль уровня воды;
  • водонагреватель;
  • запорная арматура;
  • доступ для санитарной очистки и обслуживания.

Канализация и отведение стоков

Для санитарного блока предусматривается подключение к существующей канализации, отдельной накопительной ёмкости, насосной станции или локальному очистному сооружению.

При ограниченном сроке автономного использования возможен биотуалет, однако он не заменяет полноценную санитарную систему при длительном пребывании.

Подземное размещение требует защиты от обратного поступления стоков, герметизации соединений и обеспечения доступа к насосам и ревизионным узлам.

Связь, наблюдение и автоматизация

Заглублённая металлическая конструкция может ослаблять мобильный и радиосигнал. Поэтому при необходимости предусматриваются наружные антенны, кабельные проходки и резервные каналы связи.

Возможное оснащение:

  • проводной интернет;
  • внешняя мобильная антенна;
  • радиосвязь;
  • видеонаблюдение;
  • контроль входных дверей;
  • датчики дыма и температуры;
  • датчики протечки;
  • контроль электропитания;
  • контроль уровня воды;
  • панель состояния инженерных систем.

Инженерные системы проектируются совместно

Вентиляция, электричество, вода, канализация, связь и внутреннее оснащение влияют друг на друга. Нельзя окончательно утвердить планировку до выбора оборудования, поскольку оно занимает место, выделяет тепло и шум, требует обслуживания и прокладки коммуникаций.

Что определяется до начала производства

До изготовления модуля согласовываются расположение дверей, перегородок, мебели, санузла, кухни, вентиляционного оборудования, генераторной секции, ёмкостей, электрощитов и технологических люков.

Специальные защитные характеристики подтверждаются отдельно

Конкретная устойчивость сооружения к давлению, ударным, температурным, радиационным, химическим, биологическим или иным воздействиям устанавливается только на основании технического задания, инженерных расчётов, характеристик материалов и оборудования, проектной документации и предусмотренных испытаний.

Цвет
Серый
Размеры
12*2,5*3 + Взрывозащищённая генераторная секция со шлюзом и лестничным маршем 3 м
Вес
9,3 т.
Производитель
Шувое.ру
Страна производства
Россия
Гарантия
определяется проектом

Оплата

Оплата товара осуществляется по наличному или безналичному расчету.

  • Оплата наличными. Оплатить можно в офисе компании (есть терминал для пластиковых карт VISA и MasterCard)
  • Безналичный расчет доставка будет произведена в течение 3 дней после поступления денежных средств на наш расчетный счет.

Доставка

Наша компания располагает собственным автопарком. Доставка осуществляется в рабочие дни с 9-00 до 20-00. Оформляется доставка одновременно с заказом.

Менеджер
Сафронова Екатерина
Ведущий специалист
+7 499 938-68-85
Консультация специалиста
Мы свяжемся с вами в течение 5 минут
Менеджер
Сафронова Екатерина
Ведущий специалист
+7 499 938-68-85
Оставить заявку
Мы свяжемся с вами в течение 5 минут
Менеджер
Сафронова Екатерина
Ведущий специалист
+7 499 938-68-85
Заказать расчет
Мы свяжемся с вами в течение 5 минут
