СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования» устанавливает правила проектирования защитных ограждающих конструкций (ЗОК) для безопасного прикрытия зданий, строений и сооружений различного функционального назначения от атак БПЛА. Документ утвержден Минстроем России приказом № 910/пр от 25 декабря 2024 года и введен в действие 26 января 2025 года.
Абсолютной защиты объекта от БПЛА не существует. Инженерная безопасность строится как комплекс организационных, активных и пассивных мер. Задача пассивной защиты — снизить уязвимость объекта, вероятность прямого воздействия на критически важные элементы и возможные последствия инцидента. Конструкция подбирается и рассчитывается не «вообще от дронов», а под конкретный объект, условия эксплуатации и требования задания на проектирование.
Что такое пассивная защита объекта от БПЛА
Пассивная защита от БПЛА — это физические инженерные решения, которые не воздействуют на управление или радиоэлектронные системы беспилотного аппарата, а создают дополнительный барьер между потенциальным воздействием и защищаемым объектом. К таким решениям могут относиться отдельно стоящие металлические каркасы, защитные ограждающие конструкции, сетчатые навесы, тросовые и канатно-сетчатые системы, локальные защитные клетки, экраны и комбинированные конструкции.
На сайте «Шувое.ру» это направление выделено в отдельный раздел «Пассивная защита объектов от БПЛА и дронов» . Для проектирования непосредственно ЗОК предусмотрен раздел «Защитные ограждающие конструкции от БПЛА (ЗОК)» .
Что устанавливает СП 542.1325800.2024
СП 542.1325800.2024 распространяется на проектирование защитных ограждающих конструкций для прикрытия зданий, строений и сооружений различного функционального назначения. Поэтому ЗОК следует рассматривать как полноценную строительную конструкцию, а не как отдельную сетку, приобретенную без обследования и расчета объекта.
Официальная карточка СП размещена в Федеральном информационном фонде стандартов Росстандарта: СП 542.1325800.2024 — Росстандарт .
В проектной работе защитная конструкция должна увязываться с общими требованиями к надежности строительных конструкций, расчету стальных элементов, нагрузкам и воздействиям, основаниям и фундаментам. Конкретный перечень применимых нормативных документов определяется проектировщиком для конкретного объекта и задания на проектирование.
Почему нельзя выбрать ЗОК только по фотографии
Два внешне похожих объекта могут требовать принципиально разных решений. На конструктивную схему влияют размеры защищаемой зоны, высота объекта, необходимость свободных проездов, существующие здания и фундаменты, инженерные коммуникации, снеговые и ветровые воздействия, возможность размещения опор, требования к обслуживанию оборудования и условия проведения монтажа.
Поэтому фраза «нужна сетка такого-то размера» является только начальной постановкой задачи. Инженер должен определить, на чем эта сетка или другое ограждение будет закреплено, как нагрузки будут передаваться на каркас и основания, где располагаются узлы, как конструкция будет обслуживаться и каким образом заменяются отдельные элементы.
Какие защитные конструкции может включать пассивная защита
Тип ЗОК выбирается в зависимости от объекта и проектного задания. «Шувое.ру» рассматривает как стандартные модульные решения, так и индивидуальные защитные конструкции, проектируемые под конкретную площадку.
- отдельно стоящие металлические защитные каркасы;
- рамные и пространственные металлоконструкции;
- защитные металлические навесы над локальными зонами;
- сетчатые укрытия на металлическом каркасе;
- антидроновые сетчатые системы;
- тросовые и канатно-сетчатые системы;
- локальные защитные клетки для оборудования;
- ограждающие конструкции вокруг отдельных технологических узлов;
- модульные конструкции, допускающие расширение и замену элементов;
- индивидуальные конструкции для существующих зданий и сооружений.
Для сетчатых и тросовых решений на сайте создан отдельный раздел «Антидроновые сетки и тросовые системы защиты от БПЛА» .
Какие объекты можно рассматривать для пассивной защиты
Наиболее рационально проектировать пассивную защиту вокруг тех элементов объекта, повреждение которых может привести к остановке производства, пожару, длительному ремонту или нарушению работы инженерной инфраструктуры. Состав защищаемых зон определяется заказчиком совместно с проектировщиками и профильными специалистами.
Промышленные предприятия и производственные площадки
Для предприятия может рассматриваться как защита всего отдельного здания, так и локальное прикрытие технологического оборудования, производственных площадок, зон хранения, инженерных установок или отдельных критически важных узлов. В Wordstat запрос «защита предприятий от БПЛА» относится к одному из наиболее выраженных коммерческих кластеров этого направления.
Склады, ангары и логистические комплексы
Для складских объектов важны не только размеры перекрываемой площади, но и сохранение технологических проездов, работы погрузочной техники, ворот, пожарных проездов и эксплуатационных маршрутов. В предоставленном Wordstat отдельно присутствует запрос «защита складов от БПЛА».

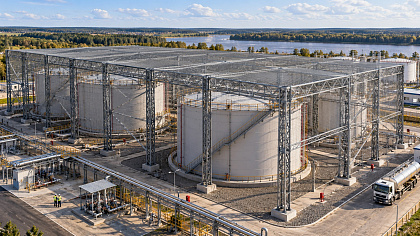

Нефтебазы, НПЗ и резервуарные парки
Для резервуаров и объектов хранения топлива защитная конструкция требует особенно аккуратной интеграции с существующей промышленной площадкой и эксплуатационными требованиями. Семантическое ядро показывает отдельный спрос по запросам «защита резервуаров от БПЛА», «защита нефтебаз от БПЛА» и смежным формулировкам.
Это не означает существования одной универсальной конструкции для каждого резервуара. Геометрия, расположение резервуаров, расстояния между объектами, существующие коммуникации, требования промышленной и пожарной безопасности и возможности размещения несущих опор должны рассматриваться индивидуально.
Трансформаторы и трансформаторные подстанции
Для энергетических объектов могут проектироваться локальные каркасные или сетчатые решения, позволяющие сохранить необходимые эксплуатационные проходы и возможность технического обслуживания. В Wordstat присутствуют отдельные запросы «защита трансформаторов от БПЛА» и «защита трансформаторных подстанций от БПЛА», что подтверждает сформированный спрос на такие решения.
ТЭЦ, генераторы и мобильные энергетические объекты
Для генераторных установок и мобильного оборудования особенно важна модульность: защитная конструкция должна учитывать транспортирование, доступ к оборудованию, вентиляцию, ремонт и возможность сравнительно быстрого монтажа или демонтажа. Для крупных энергетических объектов решение определяется только после обследования конкретной площадки.
Автотранспорт и специальная техника
Для стоянок автомобилей, грузовой и специальной техники могут рассматриваться отдельно стоящие навесные или сетчатые конструкции. Их геометрия должна учитывать габариты транспорта, высоту техники, радиусы движения, въезд и выезд, а также эксплуатацию площадки.
Почему металлический каркас является частью системы, а не самостоятельной защитой
Металлический каркас выполняет несущую функцию: воспринимает нагрузки от собственного веса, ограждающих элементов, климатических воздействий и предусмотренных проектом специальных воздействий, а затем передает усилия через опоры и фундаменты на основание. Поэтому профиль и сечение элементов нельзя назначать только по размеру защищаемой площадки.
При проектировании рассматриваются пространственная устойчивость конструкции, длина пролётов, шаг опор, связи, узлы соединения, основания, монтажная схема, возможность температурных деформаций, антикоррозионная защита и обслуживание. Для существующих объектов дополнительно важно определить, допустимо ли вообще передавать новые нагрузки на имеющееся здание или конструкция должна быть полностью отдельно стоящей.
Как начинается проектирование защитной конструкции от БПЛА
Проектирование начинается не с выбора сетки и не с расчета цены за квадратный метр. Сначала необходимо определить объект защиты, границы защищаемой зоны, требования заказчика и существующие ограничения площадки.
- Собираются исходные данные. Планы, размеры, фотографии, существующая документация и сведения о назначении объекта.
- Определяются защищаемые элементы. Необходимо понять, что именно должно быть прикрыто и какие зоны должны оставаться доступными.
- Проводится обследование. Проверяются возможные места установки опор, существующие сооружения, коммуникации и условия монтажа.
- Формируется конструктивная схема. Рассматриваются отдельно стоящие, рамные, ферменные, сетчатые, тросовые или комбинированные варианты.
- Выполняются расчеты. Проверяются несущие элементы, узлы, опоры и основания по применимым нормативным требованиям.
- Разрабатывается проектная и рабочая документация. Состав документации определяется договором, назначением и характеристиками объекта.
- Определяется технология изготовления и монтажа. Конструкция должна быть не только расчетной, но и реально производимой, перевозимой и монтируемой.
Особенно важно обследование существующих предприятий. Новая защитная конструкция не должна необоснованно передавать дополнительные усилия на здание, мешать работе технологического оборудования или блокировать доступ для ремонта и аварийных служб.
Стандартное решение или индивидуальная конструкция
Стандартные модульные решения рациональны там, где повторяются габариты, нагрузки и условия установки. Индивидуальное проектирование необходимо, когда защищаемый объект имеет сложную форму, большие пролеты, существующие коммуникации, ограниченную территорию, особые условия эксплуатации или необходимость интеграции конструкции в действующее производство.
«Шувое.ру» может рассматривать оба подхода: изготовление серийных модульных каркасов и разработку индивидуальных металлических, сетчатых и тросовых защитных систем под конкретный объект.
Проектирование, изготовление и монтаж в одном комплексе
Для заказчика промышленного объекта важен не отдельный чертеж, а реализуемая система. Поэтому проектное решение должно учитывать технологию заводского изготовления, транспортные габариты элементов, укрупнительную сборку, применение подъемной техники, последовательность монтажа и дальнейшее обслуживание.
Компания «Шувое.ру» развивает направление инженерных металлоконструкций для защиты объектов от БПЛА и дронов : обследование исходной задачи, разработка конструктивного решения, изготовление металлоконструкций, доставка и монтаж рассматриваются как единая последовательность.
Производственные возможности и другие направления компании представлены также на Shuvoe.ru .
Практический чек-лист заказчика перед обращением к проектировщику
Для первичной оценки защитной ограждающей конструкции достаточно подготовить базовую информацию. Чем точнее исходные данные, тем быстрее можно определить возможные конструктивные варианты.
- адрес или регион расположения объекта;
- назначение предприятия или сооружения;
- план территории или схема расположения оборудования;
- ориентировочные размеры защищаемой зоны;
- высота зданий и оборудования;
- фотографии объекта с нескольких сторон;
- информация о проездах и необходимой высоте для транспорта;
- сведения о подземных и надземных коммуникациях, если они имеются;
- требования к сохранению доступа для обслуживания оборудования;
- имеющаяся проектная или исполнительная документация.
Какие ошибки встречаются при выборе пассивной защиты
Главная ошибка — воспринимать защитную систему как один товар с универсальными характеристиками. Даже качественная сетка не решает задачу сама по себе, если не определены несущий каркас, узлы крепления, основания и условия эксплуатации.
- Выбор конструкции только по цене за квадратный метр. Такой показатель ничего не говорит о составе несущей системы и сложности монтажа.
- Игнорирование снеговых и ветровых воздействий. Ограждающая система является частью сооружения и должна рассматриваться совместно с несущим каркасом.
- Крепление к существующему зданию без проверки. Новые нагрузки должны быть обоснованы расчетом.
- Отсутствие доступа к оборудованию. Защита не должна делать невозможным техническое обслуживание объекта.
- Отсутствие ремонтопригодности. Желательно заранее предусматривать заменяемые и обслуживаемые элементы.
- Обещание абсолютной защиты. Корректная инженерная задача заключается в снижении риска и последствий, а не в обещании нулевой вероятности повреждения.
Есть ли абсолютная защита от БПЛА
Нет, абсолютную защиту от всех возможных БПЛА и всех сценариев воздействия гарантировать нельзя. Защита объекта формируется как комплекс мер, а пассивные ограждающие конструкции являются одним из его инженерных уровней. Эффективность конкретного решения зависит от правильно поставленной проектной задачи, характеристик объекта, расчетных воздействий и качества реализации проекта.
Поэтому ответственное проектирование начинается не с заявления «мы защитим объект», а с вопроса: что именно необходимо защитить, от каких предусмотренных проектом воздействий и какие последствия необходимо снизить?
Частые вопросы о СП 542.1325800.2024 и защитных конструкциях от БПЛА
Что регулирует СП 542.1325800.2024?
СП 542.1325800.2024 устанавливает правила проектирования защитных ограждающих конструкций от беспилотных летательных аппаратов. Он применяется при проектировании ЗОК для прикрытия зданий, строений и сооружений различного функционального назначения.
Действует ли СП 542.1325800.2024 сейчас?
Да. По данным Федерального информационного фонда стандартов Росстандарта, СП 542.1325800.2024 введен в действие 26 января 2025 года и имеет статус «Действует».
Является ли антидроновая сетка полноценной защитой сама по себе?
Нет. Сетка является одним из возможных элементов защитной системы. Ее необходимо рассматривать совместно с каркасом, опорами, узлами крепления, основаниями и условиями эксплуатации конкретного объекта.
Можно ли установить защитную конструкцию над действующим предприятием?
Да, технически это возможно для многих объектов, но решение зависит от обследования площадки. Следует проверить размещение опор, существующие коммуникации, технологические проезды, эксплуатационные зоны и возможность проведения монтажных работ без нарушения критических процессов.
Можно ли сделать защиту трансформатора или подстанции?
Да, для трансформаторов и подстанций могут разрабатываться локальные защитные конструкции. Проект должен сохранять необходимые эксплуатационные расстояния, доступ к оборудованию и учитывать требования, применимые к конкретному энергетическому объекту.
Можно ли изготовить защитную конструкцию индивидуального размера?
Да. Индивидуальное проектирование целесообразно для нестандартной геометрии, крупных пролетов, существующих предприятий, резервуаров, энергетического оборудования и других объектов, где типовой модуль невозможно применить без доработки.
От чего зависит стоимость защитной конструкции?
Стоимость зависит от площади и высоты защищаемой зоны, конструктивной схемы, металлоемкости, типа ограждающих элементов, фундаментов, антикоррозионной защиты, транспортировки и условий монтажа. Корректную смету можно составлять после получения исходных данных и выбора проектного решения.
С чего начать заказ защитной конструкции?
Для первого этапа достаточно направить план или схему объекта, фотографии, размеры защищаемой зоны и краткое описание задачи. Для сложных промышленных объектов следующим этапом является выезд и обследование площадки.
Инженерная консультация и обследование объекта
Для сложных промышленных объектов окончательное решение целесообразно принимать после выезда специалистов. На месте можно оценить геометрию площадки, существующие здания, потенциальные места установки опор, технологические маршруты и ограничения монтажа.
В разработке решений «Шувое.ру» могут участвовать привлеченные специалисты с практическим опытом эксплуатации и оценки защитных систем. Персональные данные и состав отдельных экспертных групп в публичных материалах не раскрываются. Для каждого объекта рекомендации формируются индивидуально и затем переводятся в инженерную, проектную и сметную часть проекта.
Основной регион работы — Москва, Московская область и другие регионы Российской Федерации по согласованию с заказчиком. Для первичной оценки объекта можно передать материалы дистанционно, после чего определяется необходимость обследования площадки.
