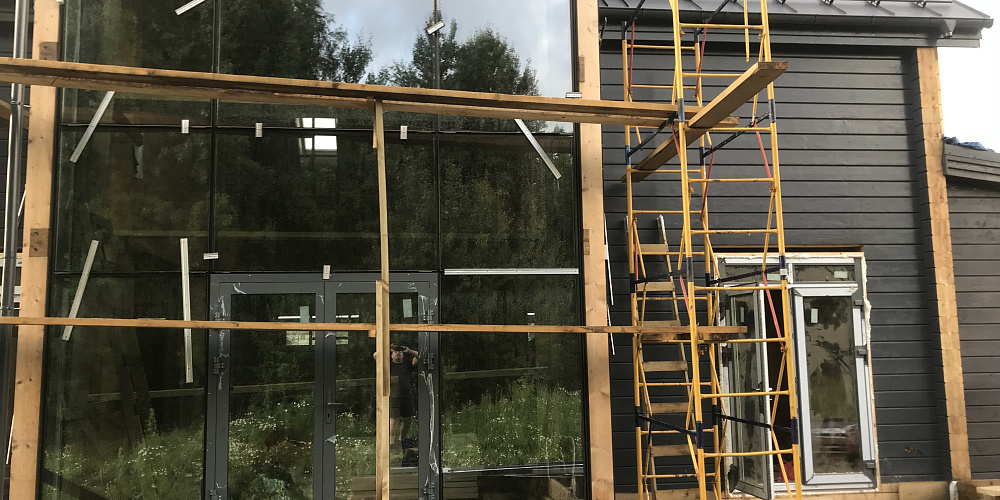

Панорамное остекление 6,2 м в доме из клеёного бруса: обсада и компенсация усадки

Панорамное остекление высотой около 6,2 м в доме из клеёного бруса нельзя жёстко связывать с основной деревянной конструкцией. Даже сухой клеёный брус после сборки дома продолжает немного изменять свою высоту, поэтому стекло, алюминиевый профиль, стены и кровля должны быть соединены через узлы, позволяющие деревянному дому свободно работать при дальнейшей усадке.

На этом индивидуальном доме из клеёного бруса сечением 220×175 мм задача была особенно сложной: архитектором предусмотрена высокая панорамная входная группа с выходом из кухни-гостиной на будущую открытую веранду или патио. Архитектурный замысел необходимо было сохранить, но при этом нельзя было превратить большую алюминиевую конструкцию в жёсткую распорку для деревянного дома.

Какую задачу нужно было решить на этом доме?

Нужно было объединить большое панорамное остекление, высокую входную дверь и продолжающий усаживаться дом из клеёного бруса в один рабочий узел. Простого монтажа алюминиевой конструкции в готовый проём здесь недостаточно.

Панорамная группа занимает значительную высоту фасада и связана с конструкциями первого и второго этажей. При этом внутри дома расположена большая лестница на второй этаж с переходом в левую и правую части здания.

Со стороны кухни-гостиной панорамное остекление формирует главный визуальный выход на будущую веранду или открытую площадку-патио. Поэтому технический узел должен был одновременно решить три задачи:

• сохранить архитектурный внешний вид фасада;
• правильно установить большое алюминиевое остекление;
• не препятствовать дальнейшей работе и усадке деревянного дома.

Почему клеёный брус всё равно необходимо учитывать как усаживающийся материал?

Клеёный брус значительно стабильнее многих материалов естественной влажности, но считать готовый деревянный дом абсолютно неподвижным нельзя. После сборки продолжаются небольшие изменения влажности древесины, происходит окончательное уплотнение соединений и выбираются технологические зазоры между элементами стен.

По практическим наблюдениям компании «Шувое.ру» на подобных конструкциях изменение высоты может составлять порядка 3 см на высоте около 6 м. Это не универсальный норматив для любого дома из клеёного бруса: фактическая величина зависит от материала, влажности, качества изготовления, конструкции соединений, отопления и условий эксплуатации.

Но при большой площади остекления даже несколько сантиметров вертикального движения уже необходимо учитывать конструктивно.

Получить консультацию по панорамному остеклению

Как решили задачу панорамного остекления высотой 6,2 м?

Между деревянным домом и алюминиевой системой изготовили специальную высокую клеёную обсадную конструкцию. Её задача — сформировать стабильную геометрию для остекления и одновременно не мешать вертикальному движению основной стены.

Вертикальный элемент изготовлен цельным клеёным элементом высотой около 6,2 м. В нём на производстве подготовлен паз для установки оконной конструкции.

Со стороны сопряжения с брусом выполнен специальный П-образный элемент, который работает по торцу деревянной стены.

Такой узел позволяет не пытаться закрепить огромную панорамную конструкцию непосредственно к изменяющей высоту брусовой стене.

Для чего применены скрытые скользящие элементы?

Скользящие элементы удерживают высокую конструкцию в проектном положении, одновременно позволяя связанным с ней деревянным элементам перемещаться при усадке. Это особенно важно на узлах высотой в несколько метров.

Если высокую обсаду только поставить рядом с торцом стены без правильного конструктивного сопряжения, со временем между элементами может появиться нежелательное смещение.

Поэтому на объекте предусмотрены скрытые скользящие соединения: они выполняют инженерную функцию, но после завершения отделки не должны разрушать архитектурное восприятие панорамного фасада.

Зачем сверху установлены регулируемые усадочные домкраты?

Регулируемые усадочные узлы нужны для компенсации изменения высоты деревянной части дома относительно более стабильной панорамной конструкции. Они позволяют контролировать работу верхнего сопряжения по мере дальнейшей усадки.

На данном объекте регулируемые элементы расположены над верхней частью конструкции. Их задача — не допустить ситуации, когда изменение высоты основного дома начнёт передавать нежелательные нагрузки на стену, кровлю или установленное остекление.

Что произойдёт, если не предусмотреть усадку?

При жёстком соединении большого остекления с усаживающейся деревянной стеной нагрузки могут начать передаваться на алюминиевый профиль, стеклопакеты и сопряжённые конструкции.

Потенциально это может привести к перекосу элементов, проблемам с открыванием дверей, появлению щелей в деревянных стенах, зависанию отдельных участков конструкции и необходимости последующей переделки.

Поэтому сначала решается механика движения дома, а уже затем декоративное закрытие и окончательная герметизация узла.

Какая алюминиевая система установлена на объекте?

Для панорамной входной группы использована алюминиевая конструкция Alutech с профилем толщиной около 70 мм. В неё установлены крупноформатные стеклопакеты.

По проектному решению применены затемнённые солнцезащитные стеклопакеты с эффектом ограничения просмотра внутрь помещения с наружной стороны при соответствующих условиях освещения.

Такой вариант позволяет сохранить большое количество остекления и архитектурную открытость кухни-гостиной, одновременно повышая приватность внутреннего пространства.

Почему входную дверь сделали высотой 2,5 м?

Высокая дверь позволяет сохранить единый масштаб всей панорамной композиции. Обычная по высоте дверь рядом с остеклением около 6,2 м визуально разбивала бы входную группу.

Поэтому в правой части конструкции установлена входная дверь высотой около 2,5 м, которая является частью общей архитектуры фасада.

Здесь важно, что архитектурная задача не отменяет инженерную: высокая дверь также должна сохранять рабочую геометрию при дальнейших изменениях деревянного дома.

Обсудить сложный оконный узел со специалистом

Почему для панорамного окна понадобилась индивидуальная обсада?

Стандартная обсадная коробка для обычного окна не решает задачу проёма высотой около двух этажей. Здесь обсада является полноценным инженерным элементом сопряжения большого остекления с деревянным домом.

Её геометрию необходимо согласовывать одновременно с:

• архитектурным проектом;
• фактической геометрией дома;
• алюминиевой оконной системой;
• входной дверью;
• дальнейшей усадкой стен;
• конструкцией кровли;
• герметизацией;
• наружным декоративным оформлением.

Именно поэтому подобные узлы правильнее проектировать и изготавливать до заказа или окончательного запуска остекления в производство.

Можно ли изготовить обсаду под индивидуальный панорамный проём?

Да. В столярном цеху «Шувое.ру» изготавливаются как типовые, так и индивидуальные комплекты обсады для деревянных домов. Конструкция определяется по размерам проёма, толщине стены, материалу дома, типу окна или двери и ожидаемой работе деревянных стен.

Подробнее о технологии: обсада и окосячка окон и дверей в деревянном доме .

Для объектов, где монтаж выполняет собственная строительная бригада заказчика, можно рассмотреть отдельное изготовление столярного комплекта.

Готовые решения представлены в каталоге: готовые комплекты обсады на Shuvoe24 .

Изготовленные комплекты могут отправляться заказчикам по регионам России. Для нестандартного панорамного узла перед запуском в производство требуется индивидуальное согласование размеров и конструкции.

В каких регионах выполняется монтаж?

Готовые столярные изделия могут отправляться по России, а замеры и монтажные работы выполняются прежде всего в Москве, Московской области и ближайших регионах по согласованию. Для сложных индивидуальных объектов возможность выезда определяется после предварительного изучения проекта, фотографий и технической задачи.

При больших панорамных конструкциях предварительное техническое изучение особенно важно, поскольку специалисту необходимо видеть не только оконный проём, но и сопряжённые стены, перекрытия, кровлю и будущую отделку.

Что происходит после установки стеклопакетов?

После завершения механического монтажа остекления необходимо закончить примыкания и защитить монтажный узел. На момент фотографии подъёмная техника с вакуумной присоской уже завершила работу, а стеклопакеты установлены.

Следующие этапы:

1. контроль геометрии установленной конструкции;
2. герметизация шва между оконной системой и обсадой;
3. проверка рабочих зазоров и скользящих узлов;
4. установка наружных деревянных наличников;
5. окончательное оформление входной группы;
6. продолжение внутренней отделки и инженерных работ.

Зачем нужны деревянные наличники на панорамном остеклении?

Наличник закрывает монтажную зону и одновременно связывает современное алюминиевое остекление с архитектурой деревянного дома. На таком объекте это не просто декоративная планка, а часть законченного фасадного решения.

Наличники изготавливаются в столярном производстве по размерам конкретного узла и могут заранее окрашиваться перед доставкой на объект.

Подробнее: деревянные наличники для окон и дверей .

Рассчитать обсаду и панорамное остекление

Почему панорамное остекление лучше рассматривать вместе с отделкой дома?

Самые дорогие ошибки возникают не внутри отдельной специальности, а в местах соединения работ разных подрядчиков. Оконная компания может правильно установить алюминиевый профиль, столяр — правильно изготовить деревянную деталь, а строители — собрать стены. Но если их решения не согласованы между собой, весь узел может работать неправильно.

В данном случае одновременно необходимо учитывать:

• усадку клеёного бруса;
• панорамное алюминиевое остекление;
• высокую входную дверь;
• скользящие соединения;
• регулируемые усадочные узлы;
• герметизацию;
• наружные деревянные наличники;
• пол будущей веранды или патио;
• чистовую отделку внутренних помещений.

Поэтому этот объект продолжается дальше как комплексная достройка и отделка дома, а не заканчивается в момент установки последнего стеклопакета.

Почему принцип «один ответственный за узел» здесь особенно важен?

В сложном индивидуальном доме заказчик не должен самостоятельно определять, кто из нескольких подрядчиков обязан компенсировать усадку возле панорамного окна. Такой вопрос должен быть решён технически до монтажа.

Архитектор задаёт внешний вид и общую концепцию. Производитель остекления отвечает за свою систему. Столярное производство изготавливает обсаду. Строительная бригада отвечает за дом. Но кто-то должен увидеть весь узел целиком и связать эти решения между собой.

Для владельца дома это означает меньше остановок строительства, меньше переделок и меньше ситуаций, когда несколько исполнителей объясняют проблему работой соседнего подрядчика.

Что нужно предоставить для расчёта подобного панорамного узла?

Для предварительного технического разбора нужны не только ширина и высота окна. Чем крупнее остекление, тем важнее понимать конструкцию всего участка дома.

• архитектурный проект или чертёж фасада;
• фотографии проёма снаружи и изнутри;
• ширина и высота проёма;
• сечение и тип стенового материала;
• возраст дома;
• информация о существующей или ожидаемой усадке;
• конструкция перекрытий и кровли в зоне проёма;
• параметры выбранной оконной системы;
• чертежи окон и входной двери, если они уже заказаны;
• планируемая наружная и внутренняя отделка.

Полезные разделы по теме

Перед заказом сложного остекления полезно отдельно изучить конструкцию обсады и варианты наружного оформления оконного узла.

• Обсада и окосячка окон и дверей в деревянных домах
• Готовые комплекты обсады в каталоге Shuvoe24
• Деревянные наличники для окон и дверей
• Окосячка и установка окон в деревянном доме

Инженерный вывод

Большое панорамное окно в деревянном доме — это прежде всего сложный строительный узел, а уже после этого стекло и красивый фасад. На данном объекте необходимо было одновременно сохранить архитектурную идею, установить алюминиевую систему высотой около 6,2 м и оставить деревянному дому возможность дальнейшего движения.

Поэтому применены индивидуальная цельноклеёная обсада, П-образное сопряжение с торцами бруса, скрытые скользящие элементы и регулируемые усадочные узлы.

Монтаж стеклопакетов завершён. Далее выполняются герметизация примыканий, установка деревянных наличников и последующие работы по отделке и достройке дома.

Такой подход позволяет решать объект не как набор отдельных работ «окно — столярка — стройка», а как единую конструкцию, за конечный результат которой должен отвечать технически компетентный подрядчик.
