Обсада окон и дверей в двухэтажном срубе из КЕЛО 300–320 мм: реальный объект

Даже в срубе из сухостойного бревна Кело окна и двери нельзя жёстко устанавливать непосредственно в стену без правильно рассчитанной обсады. После сборки и начала эксплуатации деревянный дом продолжает изменять высоту: выбираются технологические зазоры в соединениях, меняется влажность древесины, работают пазы, чаши и другие элементы сруба. Поэтому оконный и дверной блок должен быть конструктивно отделён от движения бревенчатой стены.

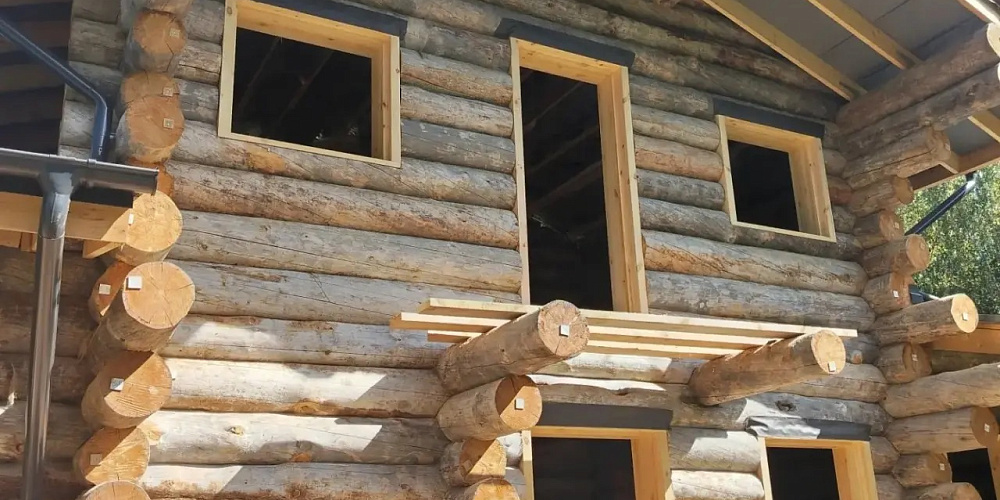

На этом двухэтажном доме-бане из крупного бревна диаметром 300–320 мм команда «Шувое.ру» завершила очередной этап работ — изготовление и установку чистовой обсады оконных и дверных проёмов. Следующий этап — монтаж деревянных окон со стеклопакетами и наружных деревянных наличников.

Что выполнено на этом срубе дома-бани?

На объекте завершено изготовление и установка чистовой обсады под окна и двери. Сруб двухэтажный, выполнен по индивидуальному проекту из крупного бревна Кело диаметром 300–320 мм с соединением в чашу с замком.

Кровля также должна учитывать дальнейшее изменение геометрии деревянного дома, поэтому в конструкции предусмотрена система скольжения. Это принципиально важно: нельзя отдельно правильно решить оконный проём и одновременно жёстко зафиксировать другие конструкции, которые должны перемещаться при усадке.

Для оконных и дверных проёмов на этом объекте изготовлена обсада шириной 320 мм. Над ней оставлены технологические зазоры, которые заложены джутом. С наружной стороны зоны временно закрыты защитной плёнкой, в том числе для того, чтобы утеплитель оставался на месте до завершения последующих работ.

Получить консультацию специалиста по обсаде

Действительно ли сухостойный Кело сруб продолжает садиться?

Да. На практике даже сруб из сухостойного бревна нельзя считать конструкцией с нулевой дальнейшей усадкой. Она может быть значительно меньше, чем у сруба из древесины естественной влажности, однако деревянная стена всё равно продолжает менять высоту после сборки и особенно после начала отопления.

В процессе эксплуатации выбираются существующие зазоры в пазах и чашах, элементы конструкции плотнее занимают своё рабочее положение, а древесина внутри отапливаемого дома продолжает изменять влажность.

По практическим наблюдениям Алексея Борисовича Павельева на подобных двухэтажных срубах из сухостойного материала изменение высоты первого этажа может составлять порядка 4–5 см, а второго — порядка 2–3 см. Это не нормативная универсальная величина для любого дома: фактическая усадка зависит от исходной влажности древесины, качества рубки, конструкции узлов, отопления и режима эксплуатации.

Именно поэтому размеры усадочного зазора нельзя назначать только по принципу «бревно сухое — значит, зазор почти не нужен».

Что произойдёт, если поставить окно непосредственно в бревно?

При жёсткой установке оконной или дверной конструкции в продолжающую садиться стену верхние венцы могут начать передавать нагрузку на раму. В результате нормальное движение брёвен нарушается.

Возможные последствия — зависание венцов над проёмом, появление щелей, деформация оконной конструкции, нарушение открывания створок и необходимость переделывать уже законченный узел.

Обсада решает другую задачу, чем само окно: она формирует стабильную геометрию проёма для оконного или дверного блока и одновременно позволяет деревянной стене продолжать усадочное движение.

Зачем нужен усадочный зазор над обсадой?

Усадочный зазор оставляет стене пространство для вертикального перемещения относительно установленной обсадной коробки. Его размер определяется для конкретного дома, а не выбирается формально только по диаметру бревна.

На этом объекте пространство над обсадой заполнено джутом. Такой материал не должен превращать технологический зазор в жёсткую распорку. До окончательного закрытия наружного узла утеплитель дополнительно защищён временной плёнкой.

Почему кровля тоже должна учитывать усадку сруба?

В деревянном доме нельзя рассматривать окно, стену и крышу как совершенно независимые конструкции. Изменение высоты бревенчатых стен влияет на связанные с ними узлы.

Поэтому на объекте предусмотрена скользящая система в конструкции кровли. Она должна позволять элементам занимать необходимое положение при изменении геометрии сруба, а не создавать жёсткое препятствие естественной работе деревянного дома.

Какие окна будут установлены в этом доме?

На данном объекте запланированы деревянные окна со стеклопакетами. Сейчас обсада уже установлена, а команда ожидает готовность оконных конструкций.

Параллельно в столярном производстве изготавливаются деревянные наличники. Их окрашивают заранее, чтобы при поставке окон выполнить монтаж и сразу сформировать законченный наружный оконный узел.

Подробнее о деревянных наличниках можно посмотреть на сайте: деревянные наличники для окон и дверей .

Какие окна и двери можно установить вместе с обсадой?

Компания «Шувое.ру» работает не только с одним типом остекления. Конструкция обсады и последовательность работ подбираются с учётом конкретного оконного или дверного блока.

На объектах выполняются работы с такими решениями, как:

• деревянные окна со стеклопакетами;
• ПВХ-окна;
• алюминиевые оконные конструкции;
• крупноформатное и панорамное остекление;
• складные оконные и дверные системы типа «гармошка»;
• металлические входные двери, в том числе конструкции с терморазрывом;
• деревянные входные и межкомнатные двери.

Основной принцип остаётся прежним: сначала правильно решается узел деревянной стены и обсады, затем в подготовленный проём устанавливается конкретная оконная или дверная конструкция.

Рассчитать обсаду, окна и монтаж

Можно ли заказать только готовый комплект обсады?

Да. Если монтаж на объекте выполняет собственная бригада заказчика, можно заказать изготовление готового комплекта обсады по согласованным размерам. В этом случае детали изготавливаются в столярном цеху и передаются для последующей установки.

Готовые комплекты обсады представлены в каталоге «Шувое24»: купить готовый комплект обсады для окон и дверей .

Комплекты изготавливаются под согласованные размеры и могут отправляться заказчикам по регионам России. Перед запуском нестандартного комплекта в производство необходимо проверить размеры и конструкцию конкретного проёма.

Где можно заказать обсаду с установкой?

Комплекты отправляются по России, а выездные работы по замеру, установке обсады, окон и дверей выполняются прежде всего в Москве, Московской области и соседних с Московской областью регионах по согласованию. Возможность выезда на конкретный объект определяется после получения адреса, фотографий, количества проёмов и технического задания.

Более подробно о технологии и вариантах обсады: обсада и окосячка окон и дверей в деревянных домах .

Что ещё изготавливает столярный цех?

Оконный узел можно собрать как единую систему, а не как набор изделий от разных поставщиков. Помимо самой обсады, в столярном направлении изготавливаются деревянные подоконники, наружные и внутренние элементы оформления и другие изделия для отделки деревянного дома.

В зависимости от задачи используются сосна, дуб, ясень и другие согласованные материалы. Изготавливаются декоративные накладки и индивидуальные столярные изделия. С партнёрами производства также реализуются отдельные интерьерные решения, мебель и декоративные деревянные элементы по индивидуальным заданиям.

Почему на сложном доме один подрядчик снижает количество ошибок?

Главная проблема сложной индивидуальной стройки возникает на стыке разных работ. Проектировщик отвечает за одну часть, кровельщик — за другую, оконная компания — за третью, отделочники — за четвёртую. Но реальный деревянный дом требует решений именно на границах этих специальностей.

Например, высота окна зависит не только от размера самого окна. Она связана с уровнем будущего пола, отделкой, подоконником, конструкцией обсады и оставленным усадочным зазором. Дверь должна быть увязана с будущим чистовым полом и порогом. Инженерные коммуникации могут влиять на толщину пола. А будущая усадка должна быть учтена ещё до установки этих конструкций.

Если каждый участник видит только свой небольшой участок, нерешённый технический вопрос в итоге приходит к заказчику: «Как сделать?», «Какой выбрать уровень?», «Кто должен изменить узел?».

Для человека, который строит дом для себя и семьи, это неправильная модель работы. Заказчик должен принимать действительно важные решения — планировку, внешний вид, материалы и бюджет, — но он не обязан заменять собой технического координатора строительного процесса.

Кто должен представлять интересы заказчика на стройке?

На сложном индивидуальном объекте необходим человек, способный принимать технические решения от имени заказчика в согласованных пределах. Это может быть компетентный представитель заказчика, технический специалист или полноценный авторский и технический надзор.

Его задача — не просто контролировать строительную бригаду, а своевременно отвечать на вопросы, сопоставлять проект с реальным объектом, помогать участникам строительства находить рабочие решения и не останавливать производство на несколько дней из-за одного несогласованного уровня или узла.

Алексей Борисович Павельев регулярно сталкивается с этой проблемой при замерах: доступ на объект есть, но человек, присутствующий на месте, не уполномочен принимать решения. Тогда вопросы по уровню пола, типу окон, наличникам, порогам, отделке и конструкции проёма приходится согласовывать позже по телефону, а фактический замер затягивается.

Почему особенно важно согласовать уровень чистового пола?

Размер дверного или оконного проёма нельзя окончательно определять без понимания будущего уровня чистового пола. Ошибка на этом этапе может привести к неправильному расположению порога, подоконника или всего оконного блока.

На индивидуальном объекте необходимо заранее понимать состав пола: основание, утепление, инженерные системы, тёплый пол, стяжку или сухую систему и конечное покрытие. После этого можно связывать отметку пола с дверными и оконными конструкциями.

Почему подход «дом в одних руках» особенно важен для дома-бани?

В доме-бане одновременно пересекаются конструктив, отопление, вентиляция, электрика, водоснабжение, канализация, отделка и специальные банные помещения. Ошибка в одном узле может заставить переделывать уже выполненную работу другого подрядчика.

Когда один ответственный подрядчик координирует последовательность работ, проще связать между собой обсаду, окна и двери, внутреннюю отделку, инженерные системы, парильное помещение, печь и другие элементы объекта.

«Шувое.ру» занимается строительством деревянных домов и бань по индивидуальным проектам более 30 лет. На объектах компания может последовательно выполнять столярные, оконные, отделочные и инженерные этапы, чтобы заказчику не приходилось самостоятельно искать виновного между несколькими подрядчиками в случае проблемы на стыке работ.

Обсудить комплекс работ по деревянному дому

В какой последовательности будет продолжена работа на этом объекте?

После установленной обсады следующий логичный этап — закрытие оконных проёмов и завершение наружного оформления оконных узлов. Для этого ожидается поставка деревянных окон со стеклопакетами.

1. Обсада оконных и дверных проёмов — выполнена.
2. Усадочные зоны заполнены джутом и временно защищены снаружи — выполнено.
3. Изготовление и предварительная покраска деревянных наличников — следующий производственный этап.
4. Поставка деревянных окон со стеклопакетами.
5. Установка окон в подготовленную обсаду.
6. Монтаж наружных деревянных наличников.
7. Продолжение внутренней отделки и инженерных систем по согласованной последовательности.

Что проверить владельцу деревянного дома перед заказом окон?

До заказа окон необходимо проверить не только размеры проёмов, но и весь будущий оконный узел. Особенно это важно в новом или продолжающем усаживаться срубе.

• Определён ли будущий уровень чистового пола?
• Понятна ли конструкция обсады?
• Оставлен ли необходимый усадочный зазор?
• Учтена ли дальнейшая усадка стены?
• Понятна ли толщина будущей отделки?
• Определены ли размеры и конструкция подоконника?
• Определены ли наружные и внутренние наличники?
• Есть ли согласованное решение по герметизации наружного узла?
• Не будет ли окно или дверь препятствовать движению венцов?
• Кто отвечает за согласование всех этих решений между подрядчиками?

Где посмотреть решения по обсаде, окнам и наличникам?

На сайтах «Шувое.ру» и «Шувое24» собраны как услуги с установкой, так и готовые столярные комплекты. Для выбора нужного варианта можно перейти в соответствующий раздел:

• Обсада и окосячка окон и дверей
• Готовые комплекты обсады в каталоге Шувое24
• Деревянные наличники
• Обсада и установка ПВХ-окон в деревянном доме

Инженерный вывод

Качественное окно само по себе не решает задачу остекления деревянного дома — сначала должен быть правильно подготовлен весь оконный узел. Для двухэтажного сруба из крупного бревна необходимо одновременно учитывать дальнейшую усадку стен, конструкцию обсады, усадочные зазоры, кровлю, уровень полов, окно, герметизацию и последующую наружную отделку.

Этот дом-баня строится владельцем для себя, поэтому задача здесь не в том, чтобы быстрее закрыть отдельный этап. Важно последовательно собрать конструкцию, которую не придётся переделывать после начала эксплуатации.

Именно поэтому в индивидуальном деревянном доме ценность подрядчика определяется не только качеством одной столярной детали. Важнее способность связать проект, сруб, окна, двери, инженерные системы и отделку в одну работающую систему и взять ответственность за результат своего комплекса работ.
