Обсада окон и дверей в доме из кедрового бревна 450–520 мм: канадская рубка и Post & Beam

Как установить обсаду в срубе из крупного кедра и не испортить архитектуру проёмов

Когда дом срублен из бревна диаметром 450–520 мм, оконный проём — это уже не просто место для установки окна. Толстое природное бревно, разница диаметров, форма торцов, усадка стен, лыски, внутренние прочёсы и будущие наличники должны быть увязаны в одном инженерном решении.

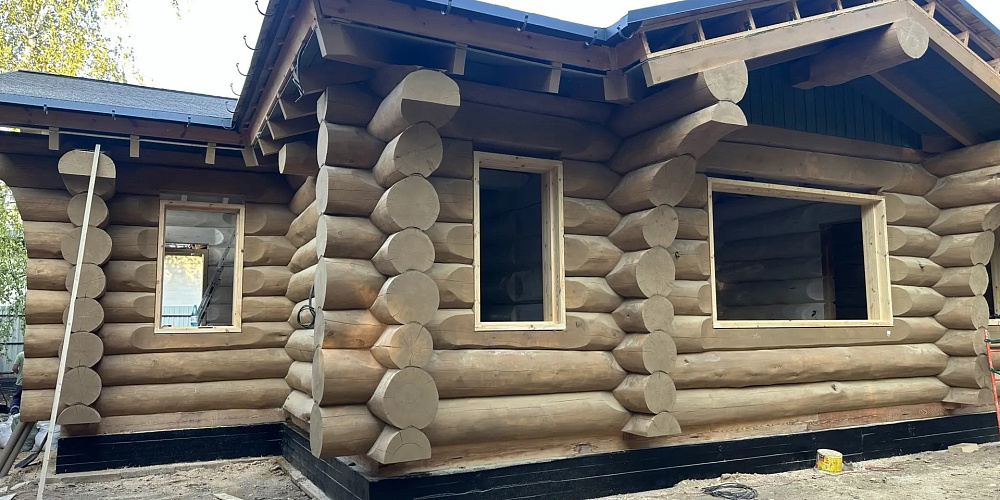

На фотографии показан современный деревянный дом из крупного алтайского кедра. Основная часть сруба выполнена из массивного бревна, угловые соединения сформированы по принципу канадской рубки, а фронтоны имеют конструкцию Post & Beam.

На данном этапе задача компании «Шувое.ру» — подготовить оконные и дверные проёмы, изготовить и установить чистовую обсаду, после чего перейти к монтажу окон и дверей.

Особенности этого решения разбирает Алексей Борисович Павельев — эксперт-инженер компании «Шувое.ру» по обследованию деревянных домов, обсаде и подготовке оконных и дверных проёмов.

Почему для бревна 450–520 мм нельзя просто заказать стандартную обсаду

У крупного кедрового бревна каждый проём имеет собственную геометрию. Бревно может отличаться по диаметру от венца к венцу, а наружный и внутренний вид проёма дополнительно зависит от того, как обработаны его торцы.

Поэтому перед изготовлением обсады инженер оценивает не только ширину и высоту будущего окна.

Необходимо учитывать одновременно

• диаметр каждого бревна в зоне проёма;
• геометрию стены;
• разницу толщины венцов;
• форму наружных торцов;
• наличие лысок;
• наличие внутренних прочёсов;
• конструкцию будущего окна или двери;
• ширину чистовой обсады;
• место установки наличников;
• ожидаемую дальнейшую усадку стены;
• конструкцию верхней части дома;
• взаимодействие классического сруба и элементов Post & Beam.

В результате для такого дома правильнее работать не по универсальному шаблону, а по фактическим размерам каждого оконного и дверного проёма.

Что такое лыски в оконных и дверных проёмах

Одна из характерных деталей этого дома — уже подготовленные на части проёмов так называемые лыски.

В естественном срубе наружные торцы венцов имеют разный диаметр. Если оставить их без дополнительной обработки, визуальная линия оконного проёма получается неровной.

Лыска — это аккуратная обработка части круглого бревна в районе проёма. Она позволяет сформировать более ровную архитектурную плоскость и визуально раскрыть окно.

При работе с крупным кедром особенно важно не снять лишний материал. Здесь задача не состоит в том, чтобы превратить природное бревно в ровный брус. Наоборот, необходимо сохранить мощную фактуру кедра, но сделать оконный или дверной проём архитектурно законченным.

Прочёс внутри дома — ещё одна особенность, которую нужно учесть до изготовления обсады

В отдельных помещениях этого дома внутренняя сторона круглого бревна уже обработана в плоскость. Такая технология позволяет сохранить внешний вид массивного сруба снаружи, но получить более ровную стену внутри помещения.

Подобное решение особенно удобно в кухнях, санузлах и других помещениях, где необходимо устанавливать мебель, оборудование или выполнять дальнейшую отделку.

Для специалиста по обсаде это принципиально важно. Ширина обсадной коробки, положение окна и будущих наличников должны быть рассчитаны с учётом фактической плоскости стены, а не только полного диаметра исходного бревна.

Именно поэтому инженерный замер деревянного дома значительно отличается от обычного замера окна в кирпичном или бетонном здании.

Как изготовили обсаду для этого кедрового дома

После промеров оконных и дверных проёмов информация была передана в столярный цех компании «Шувое.ру».

Для дома изготовили чистовую клеёную обсаду из сухого материала индивидуально под соответствующие проёмы.

Что было предусмотрено при изготовлении

• фактические размеры каждого проёма;
• толщина массивного кедрового бревна;
• наружные лыски;
• внутренние прочёсы;
• размер будущих окон и дверей;
• монтажные зазоры;
• усадочная зона;
• будущая установка деревянных наличников.

В самой обсаде заранее сформирован чистовой паз под последующую установку оконных и дверных конструкций.

Такой подход позволяет связать производство столярного изделия и последующий монтаж в одну систему и уменьшить количество операций, которые приходится выполнять непосредственно на доме.

Подробнее о технологии можно посмотреть в разделе обсада и окосячка окон и дверей в деревянном доме .

Монтаж обсады выполнила бригада Сергея Шувалова

Готовый комплект был доставлен на дом, где установку выполняла специализированная бригада под руководством Сергея Шувалова.

При монтаже крупного бревна особенно важна точность подготовки пазов. Недостаточно просто сделать вертикальный пропил: обсада должна войти в подготовленный узел с предусмотренной технологией перемещения стены и одновременно обеспечить точную геометрию для будущего окна.

Именно поэтому производство обсады и её монтаж желательно рассматривать как взаимосвязанные процессы.

Почему над обсадой оставили усадочный зазор 90 мм

Сруб уже находится под кровлей, однако процессы изменения влажности и размеров древесины не закончены.

После подачи постоянного тепла внутри дома бревно продолжит высыхать, а стены — уменьшаться по высоте. По оценке специалистов для данной конструкции предполагается дальнейшее изменение высоты стен примерно на несколько сантиметров.

Поэтому над установленной обсадой оставлен усадочный зазор 90 мм.

Этот размер относится именно к рассматриваемому дому и не является универсальным нормативом для всех срубов.

Размер усадочного зазора зависит от

• диаметра и влажности бревна;
• времени после сборки сруба;
• этажности;
• высоты стены над конкретным проёмом;
• конструкции кровли;
• режима отопления;
• технологии рубки;
• расположения самого окна или двери.

Поэтому решение по усадочному зазору принимается после обследования конкретного деревянного дома.

Как канадская рубка влияет на дальнейшую усадку дома

Основные стены этого дома выполнены с угловыми соединениями по принципу канадской рубки.

Особенность правильно выполненного рубленого соединения заключается в том, что изменение размеров древесины должно учитываться самой конструкцией замка.

Но наличие качественного углового соединения не отменяет усадку деревянной стены. Венцы всё равно изменяют размеры по мере высыхания древесины и изменения влажности.

Поэтому даже в качественно собранном доме необходимо оставить рабочую усадочную зону над окнами и дверями.

Почему фронтоны Post & Beam работают иначе, чем классический рубленый фронтон

Ещё одна важная конструктивная особенность этого дома находится выше основных стен.

Фронтоны выполнены не в виде сплошной рубленой стены. Здесь применяется конструкция Post & Beam: вертикальные массивные стойки и горизонтальные балки формируют несущий каркас фронтона.

Вертикально установленный деревянный столб изменяет свою длину значительно иначе, чем стена, собранная из большого количества горизонтальных венцов.

Поэтому в одном доме фактически взаимодействуют две конструкции с разным характером изменения геометрии:

• рубленые стены, состоящие из горизонтальных венцов;
• каркас фронтона Post & Beam с вертикальными стойками.

Именно эту разницу необходимо учитывать при проектировании окон, дверей, кровли, примыканий и дальнейшей отделки.

Почему крупные панорамные окна требуют особого внимания

В этом доме предусмотрены большие оконные и дверные проёмы, в том числе под панорамное остекление.

Чем больше размер оконной конструкции, тем важнее стабильная геометрия подготовленного проёма. Небольшое перемещение, которое может быть почти незаметно для маленького окна, на панорамном остеклении становится значительно важнее.

До заказа панорамных окон необходимо согласовать

• фактическую геометрию проёма;
• конструкцию обсады;
• величину усадочного зазора;
• ширину монтажного шва;
• уровень будущего чистового пола;
• расположение подоконника или нижнего профиля;
• способ наружного и внутреннего оформления;
• последовательность монтажа окна и отделки.

Поэтому на подобных домах инженерный замер целесообразно выполнять до окончательного заказа оконных конструкций.

Обсада, окно и наличник должны проектироваться как один узел

Заказчику в конечном итоге нужно не отдельное столярное изделие. Ему нужен законченный оконный или дверной проём, который нормально работает после ввода дома в эксплуатацию и не требует дорогостоящей переделки.

Поэтому на этапе замера необходимо понимать, что будет происходить дальше:

• какое окно устанавливается;
• где окажется рама относительно стены;
• какой будет подоконник;
• какими будут внутренние наличники;
• какими будут наружные наличники;
• будет ли дополнительная отделка;
• как всё это будет выглядеть после завершения работ.

Если вы планируете самостоятельно устанавливать готовую обсаду, можно посмотреть готовые комплекты обсады . Для нестандартных проёмов и крупного бревна размеры и конструкцию рекомендуется предварительно согласовать со специалистом.

Варианты чистового оформления окон и дверей представлены в материале деревянные наличники для окон и дверей .

Типичные ошибки при устройстве проёмов в срубе из крупного бревна

1. Сначала заказать окна, а потом думать об обсаде.
   Размер будущего окна должен быть связан с конструкцией стены, обсадой, монтажными и усадочными зазорами.
2. Считать все проёмы одинаковыми.
   На крупном природном бревне геометрия соседних проёмов может заметно отличаться.
3. Не учитывать лыски и прочёсы.
   В результате обсада или наличники оказываются смещены относительно готовой плоскости стены.
4. Сделать слишком маленький усадочный зазор.
   При дальнейшем уменьшении высоты стены верхние венцы могут начать передавать нагрузку на обсаду.
5. Назначить большой зазор «с запасом» без расчёта.
   Излишний зазор также приходится правильно утеплять и закрывать, поэтому его размер должен соответствовать конструкции дома.
6. Не учитывать различную работу рубленой стены и Post & Beam.
   В таком случае при дальнейшей эксплуатации могут возникнуть проблемы в примыканиях различных конструкций.
7. Продумывать наличники уже после установки окна.
   Для толстого бревна и нестандартных лысок лучше заранее понимать архитектуру законченного проёма.

Что будет происходить на доме дальше

После завершения монтажа обсады следующим этапом станет доставка и установка оконных и дверных конструкций.

В доме предусмотрены крупные оконные и дверные проёмы, поэтому особое внимание будет уделено панорамному остеклению, геометрии конструкций и их взаимодействию с деревянными стенами.

Далее работы будут выполняться поэтапно с учётом продолжающейся усадки дома и последующей чистовой отделки.

Производство обсады для крупного бревна

Обсада для подобных домов изготавливается в столярном цеху компании «Шувое.ру». Для нестандартных проёмов изделия производятся по индивидуальным размерам после замера или согласования технических чертежей.

Компания изготавливает обсаду и для самостоятельной установки. Готовые комплекты могут отправляться транспортными компаниями в регионы России. Для сложных проёмов возможна предварительная техническая консультация монтажной бригады заказчика.

Основной рынок выездных работ — Москва, Московская область и соседние регионы Центральной России. Изготовление столярной продукции и отправка готовых комплектов выполняются для заказчиков из различных регионов России.

Для премиальных деревянных домов и нестандартного крупного бревна особенно важно сначала получить фактические размеры проёмов, а уже затем запускать детали в производство.

Частые вопросы об обсаде в доме из крупного кедра

Инженерный вывод Алексея Борисовича Павельева

Чем крупнее бревно и сложнее архитектура деревянного дома, тем меньше должно быть решений «по стандарту».

На этом доме необходимо одновременно учитывать массивный кедр 450–520 мм, индивидуальную геометрию каждого проёма, наружные лыски, внутренние прочёсы, канадские соединения стен, фронтоны Post & Beam, дальнейшую усадку и будущие панорамные окна.

Поэтому сначала принимается инженерное решение по всему оконному или дверному узлу, затем изготавливается обсада и только после этого выполняются последующие этапы.

Именно такой подход позволяет сохранить архитектуру крупного кедрового сруба и одновременно подготовить проёмы к нормальной эксплуатации окон и дверей.
