Обсада на втором этаже дома из бревна ручной рубки 380–400 мм: рубленые фронтоны, скользящие стропила и опасные узлы - эксперт Алексей Павельев, ШУВОЕ

Обсада на втором этаже сруба с рублеными фронтонами: разбор опасных узлов и правильных решений

Меня зовут Алексей Павельев, я мастер-замерщик компании ШУВОЕ. Продолжаем рассказывать про этот дом из бревна ручной рубки, и сегодня хочу отдельно остановиться на втором этаже — именно там чаще всего скрываются самые опасные места в срубах.

Перед нами второй этаж почти полноразмерного типа. Высота рубленой стены второго этажа — около 2,1 метра. Далее идёт рубленый фронтон, связанный между собой конями — это верхние бревна, которые удерживают фронтоны и на которые опирается стропильная система.

Как работает эта конструкция

В данном доме конструкция выполнена очень грамотно:

• рубка в чашу удерживает длинные стены от перекосов;
• рубленый фронтон правильно связан с основным срубом;
• стропила установлены на скользящих элементах;
• утепление выполнено по крыше;
• верхние бревна лежат плотно, без выворачивания.

Бревно здесь серьёзное — 380–400 мм, плотный северный лес. Сруб уже хорошо подсох, причём второй этаж даже лучше первого — всё тепло поднималось вверх.

Где находится «больное место» в таких домах

Мы специально выделяем и всегда показываем заказчикам опасные элементы в подобных конструкциях.

Когда у нас есть:

• длинная стена без внутренних перегородок;
• рубленый фронтон;
• скользящая стропильная система;

— возникает так называемый эффект выворачивания.

Что происходит: верхний стропильный элемент начинает давить на верхнее бревно, и если конструкция плохо продумана, бревно постепенно пытается провернуться или «выдавиться».

Особенно сильно это проявляется в местах, где во фронтонах делаются окна.

Коротыши — слабое место фронтонов

Так называемые «коротыши» — короткие участки бревна между:

• оконным проёмом во фронтоне;
• скользящей стропильной системой;
• основной массой сруба.

Если они плохо зафиксированы, именно через них чаще всего:

• уходит холод;
• появляются щели;
• начинает «гулять» фронтон;
• возникают перекосы окон.

Это одна из самых частых проблем в домах с рублеными фронтонами, где на этапе проектирования не задали нужных вопросов.

Почему в этом доме всё работает правильно

Здесь ситуация иная. Конструкция продумана:

• углы и крест сруба компенсируют раскатывающие моменты;
• чаши держат геометрию;
• стропила действительно работают как скользящие, а не «зажимают» сруб;
• верхнее бревно не выворачивает.

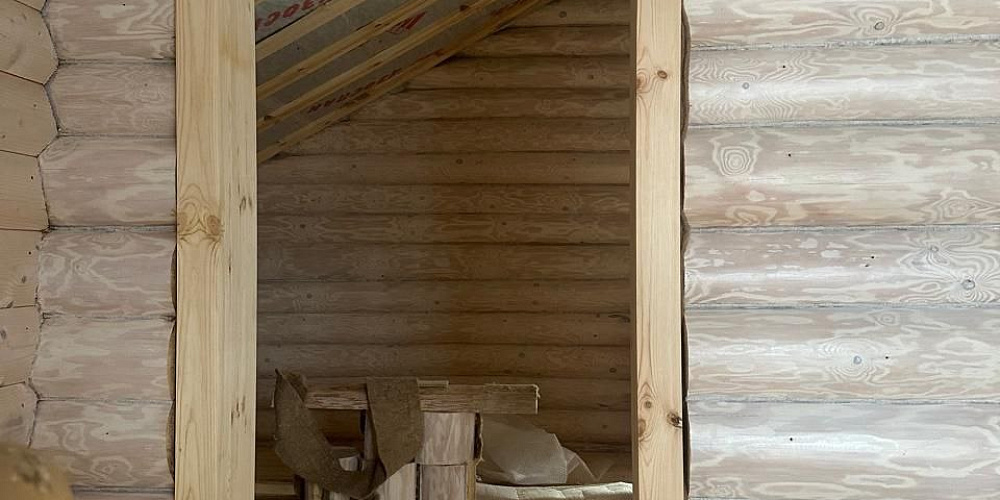

И именно поэтому мы спокойно устанавливаем обсаду на втором этаже, понимая, как будет вести себя дом дальше.

Почему важно думать об этом ещё на этапе проекта

Очень хочется, чтобы вы унесли из этой статьи одну мысль:

О холодном втором этаже думают не тогда, когда он уже холодный, а тогда, когда дом ещё на бумаге.

Задавайте проектировщикам вопросы:

• как будет работать фронтон;
• как компенсируется давление стропил;
• что будет с короткими элементами бревна;
• как защищены оконные проёмы;
• какая обсада предусмотрена.

Мы показываем это не на словах

Если вы хотите разобраться в этих узлах наглядно — приезжайте к нам.

посёлок Шувое, ул. Коммунистическая, 1В

Мы покажем, как правильно рубить срубы, как делать обсаду в столярном цеху, как решаются сложные узлы во фронтонах и почему одни дома служат десятилетиями, а другие начинают «дуть» уже через пару зим.

Мы строим дома так, чтобы они служили вам, вашим детям и вашим внукам.
