Нестандартное окно-дверь во фронтоне сруба: как мы удержали конструкцию и предупредили проблемы усадки

Михаил, эксперт компании ШУВОЕ. Давайте расскажу про один из тех случаев, когда заказчик хочет «чтобы красиво и как на картинке», а мы параллельно думаем: как сделать красиво, но так, чтобы потом это не раздавило и не перекосило.

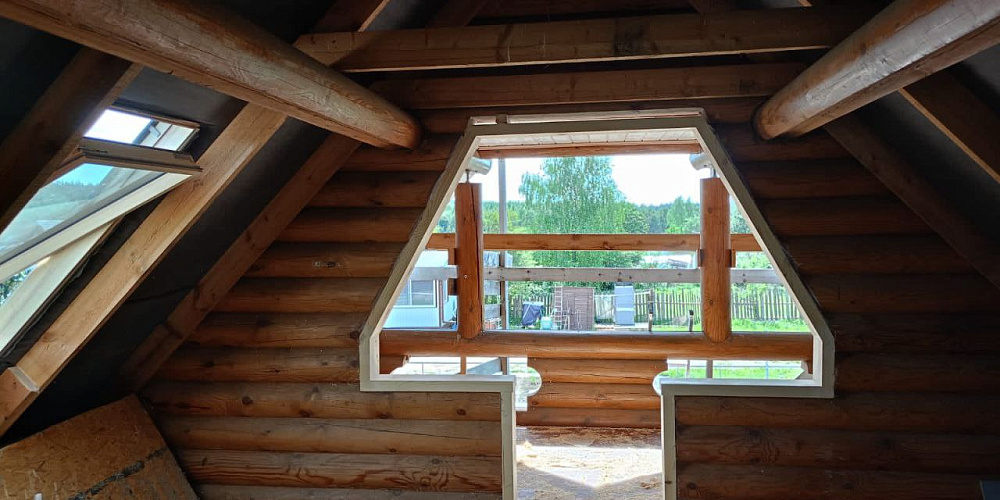

На фото — необычная форма. По центру дверь, по бокам два окна сложной геометрии. По сути это балконный блок, но не классический прямоугольный, а с полутрапециевидной формой. Света много, вид — шикарный. А вот по усадке — задачка с подвохом.

Дом из оцилиндрованного бревна диаметром около 240 мм. Сруб собран аккуратно: деревянные нагели, винты силы, в целом всё добротно. Но когда мы добрались до фронтона, стало понятно — здесь строители «накосячили» не в мелочах, а в логике узла.

Где начинается проблема

Во фронтоне поперечные бревна входят очень близко к зоне проёма. Они несут часть нагрузки, которая снимается опорными столбами с винтовыми усадочными домкратами. И вот тут мой личный вопрос — почему домкраты опираются именно на поперечное бревно балкона, а не на более корректный силовой узел. Но ладно, это уже к тем, кто собирал.

Дальше выше — второе поперечное бревно, на которое опирается стропильная система. И вот там видно классическую ошибку: стропилам дали «жить» отдельно, а срубу — отдельно. Строители прибили доску 50×150 поперёк и жестко облокотили её на два бревна. Получилось так, что узел как бы «заперт».

Если бы они подняли эту доску хотя бы на 5–7 см выше — треугольник над оконно-дверным блоком сел бы хоть немного в допуске. А так мы получаем риск зависания: либо верхнее бревно будет пытаться уходить вниз, а стропильная система будет жить сама по себе, либо всё это начнёт подвисать выше треугольника. Тепло, герметичность, геометрия — всё под вопросом.

Сразу сказал заказчику честно: классической правильной усадки здесь не получится. Наша задача — сделать так, чтобы конструкцию окна-двери не раздавило, не вывернуло и чтобы она осталась целой и рабочей.

Какую обсаду мы сделали и почему

П-образную классику здесь выполнить было невозможно. Поэтому пошли по схеме «держим проём и фронтон».

Мы сделали обсаду толщиной 90 мм по периметру. Вместо П-обсады — широкий Т-образный силовой брусок примерно в треть толщины стены, который перекрывает лунный паз и принимает на себя нагрузку.

Косые элементы (которые в идеале должны были быть прямыми) здесь пришлось делать наклонными — и в них мы предусмотрели усадочные пазы. Сверху поставили вершник обсады. По сути, эта обсада работает как удерживающий каркас: она не «делает красиво», она не даёт фронтону разъехаться и защищает окно-дверь от трещин и перекосов.

Что будет дальше — без сказок

Сруб будет садиться вниз. И каждое бревно, уходя вниз, будет давить на эту конструкцию клином. Поэтому повторю: идеальной «мягкой» усадки тут не будет. Мы предупредили заказчика сразу.

С большой вероятностью в будущем понадобится:

• дополнительная герметизация фронтона снаружи и изнутри;
• контроль теплопотерь по фронтону;
• наблюдение за узлом — как он себя поведёт после полного высыхания древесины.

Это не «пугалки». Это практика. Такие спорные решения всегда требуют внимания дальше.

Вывод по-человечески

Если вы планируете нестандартные окна, фронтоны, балконные блоки — не надо собирать дом по принципу «потом разберёмся». Потом — это всегда дороже. Дерево живое. Оно садится. И если проектировщик или сборщик фронтона не заложил усадку, она всё равно придёт — только уже в виде проблем.
